トランクルームへの配線（ＳＷ２０）

ＣＤチェンジャー・カーナビ等、

ＳＷ２０のトランクルームに配線をしようとすると、

エンジンルームを通らないと配線ができません。

室内　→　エンジンルーム

　

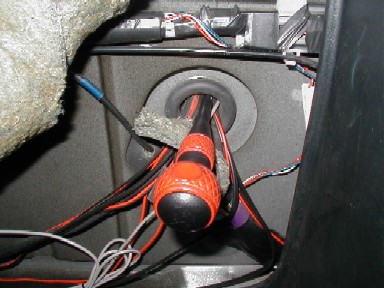

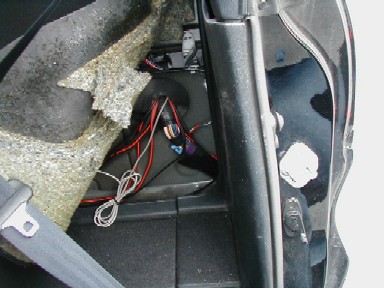

助手席の裏の内装をめくると、

エンジンルームへの穴が出てきます。

運転席側にも同じような穴がありますが、

エンジンルーム側に遮熱板があるため面倒であり、

トランクルームへの配線ならば、助手席側を使いましょう。

純正の配線が通っている穴はいっぱいなので、

実際に配線を通すときは、すぐ脇にカッター等で切れ目を入れ、

そこにコードを通します。

配線用の工具があればよいのですが、

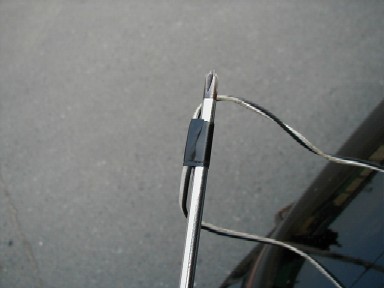

無い場合は、このように長めのドライバーの先端に

コードをビニールテープで固定し、

エンジンルームへと突き刺します。

すると、

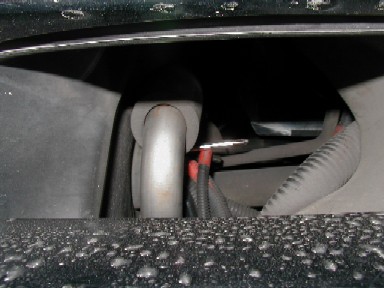

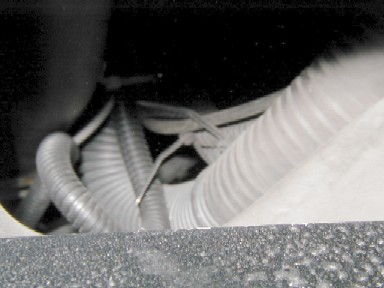

ダクトから覗いてみると、こんな感じでドライバーが確認できます。

そのままダクトから手を入れて、コードを一旦車外に出します。

エンジンルーム内

　

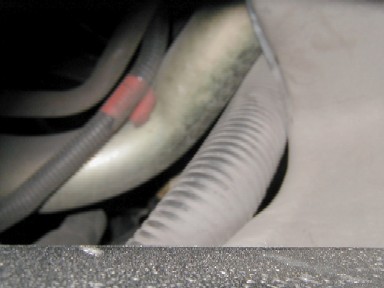

エンジンルム内は、純正のワイヤーハーネスに沿って配線するのが賢明です。

また当然、熱や振動から守るためモールを使用しましょう。

エンジンルーム　→　トランクルーム

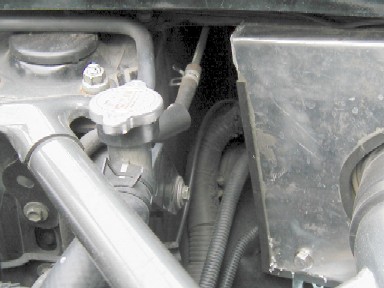

トランクルームへの穴はこの位置にあります。

ここで注意しなければいけない事は、

この場所は雨水が通る場所である事。

配線が終わったら、シール剤を使用し雨水の浸入を防ぎましょう。

（モール用のシール剤で十分だと思います。）

ＴＶアンテナ

ついでに、○か２号車のＴＶアンテナの配線を紹介します。

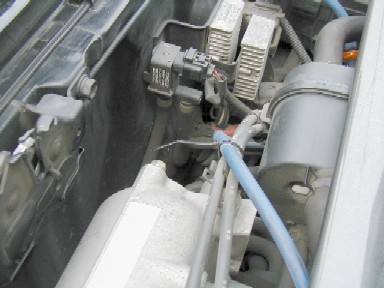

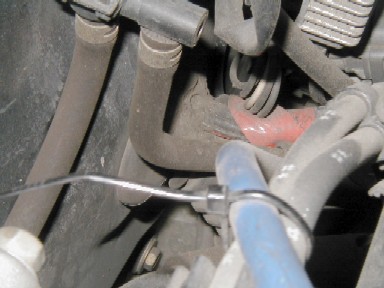

まず、エンジンルームに入った配線は、

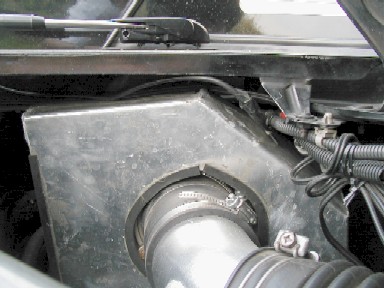

すぐにエアクリーナーの上へと持って行きます。

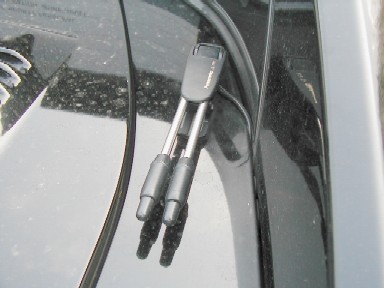

そして、左側のアンテナへ。

　

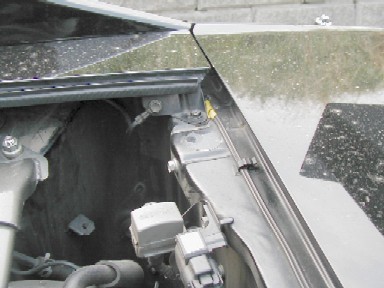

あとは、エンジンフードサイドのパネル内を通し、

グルっとエンジンルームを一周して右側へ。

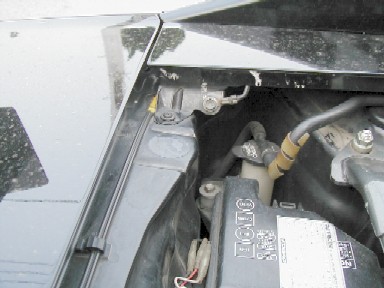

パネルの隙間からコードを出して完了！
