今日の作業

〜ドアスタビライザー　その２〜

２月１５日
昨日の続きです。
この作業は４個やる予定なので、
気長にやります。

金属加工

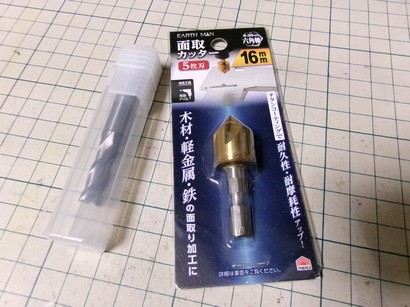

こんなモノを用意しました。

まずは、エンドミル。

ドリルでも良かったのですが、

コイツは削り専門。

なんか効率良さそうだったので。

ちなみに、サイズは８．５ｍｍです。

続いて、面取りカッター

こんな感じで、簡単に４５度の穴が開けられそうだったので。

コイツは１６ｍｍです。

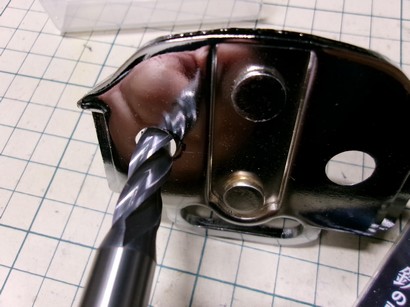

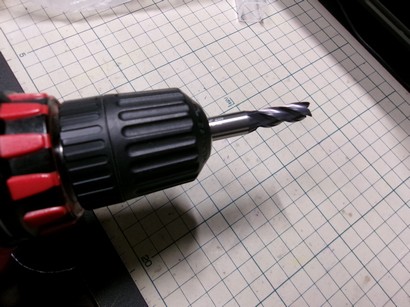

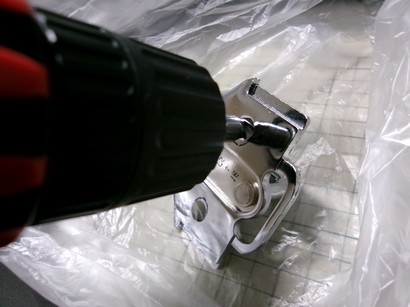

早速、エンドミルを電動ドリルに装着し、切削開始。

ドリルのチャックは１０ｍｍまでで、ほぼ全開状態。

オイルを付けて、

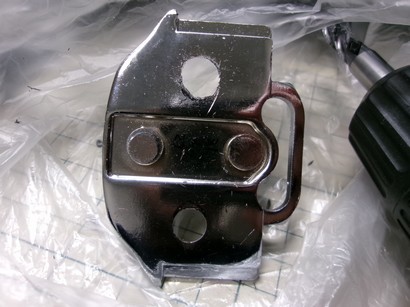

削ります。

あ、意外と簡単に行けそうだ。

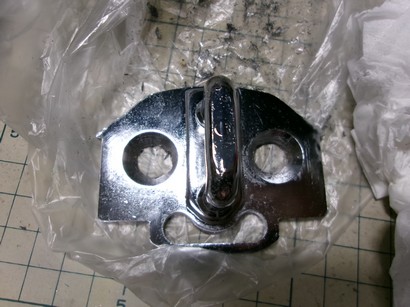

反対側も削ってみました。

うーん、まだまだだな。

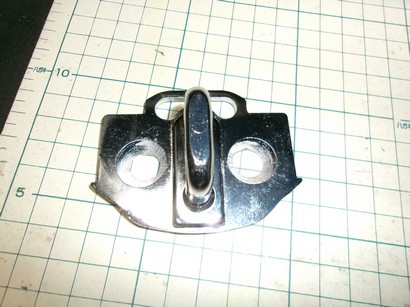

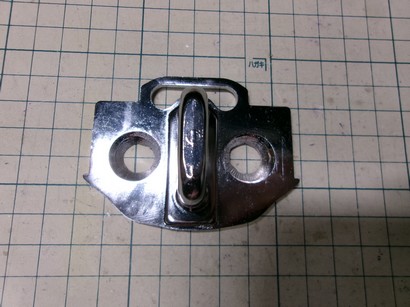

もう少し削って、こんなもんか。

穴がちょっと寄りました。

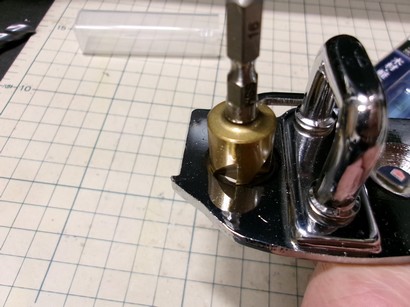

で、面取りカッターの出番。

ちょっと控えめだったかなぁ。

一旦これで様子を見ます。

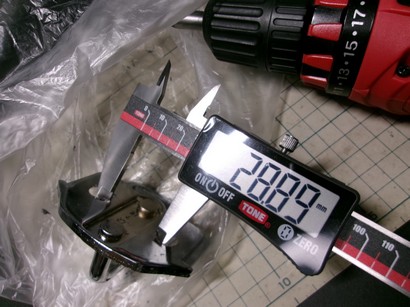

こう言う事です。

４０ｍｍから３６ｍｍに変更出来たハズ。

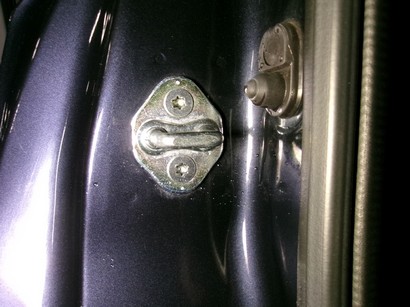

装着してみます。

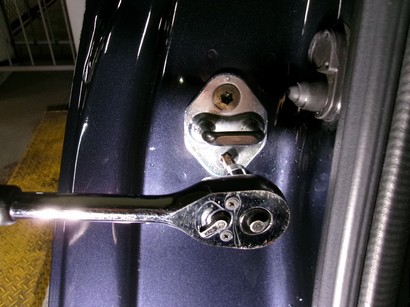

Ｔ４０のトルクスで外します。

しかし、簡単に回せました。

やけにトルクが少ない気が・・・(^^;)

取れました。

昨日、洗車したので、ちょっと水分残ってます。

ネジの測定。

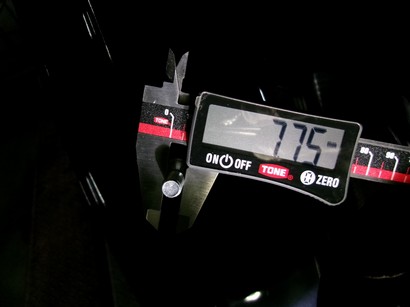

まずは太さ。

ネジ部分の長さ。

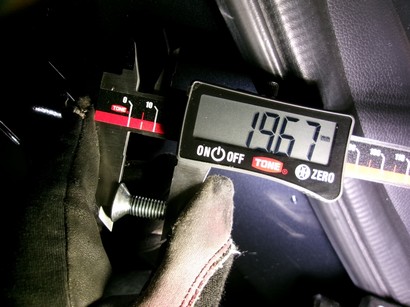

そして、ボルト全体の長さ。

Ｍ８＊２０ｍｍの皿ボルトって事かな。

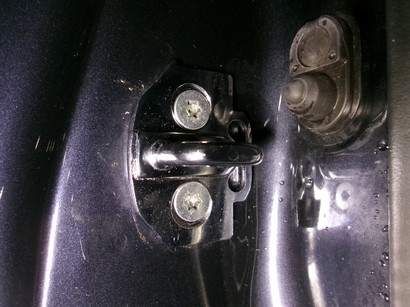

いきなり装着してみました。

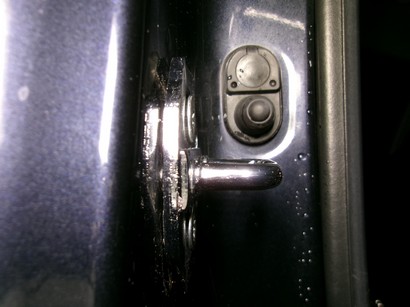

うーん、ちょっと出てるなぁ。

これだと、スライドに干渉しそう。

軸は良さそうなので、面取りでもう少し削らないとダメか。

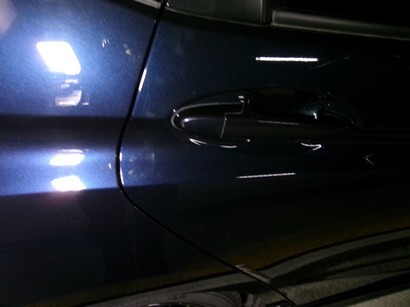

この状態でも、ドアはちゃんと閉まりました。

再確認。

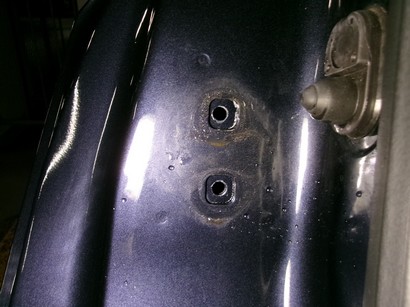

ボルトを外すと、こんな感じになってます。

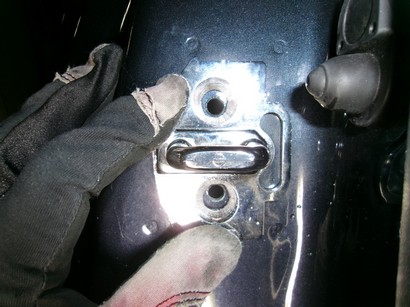

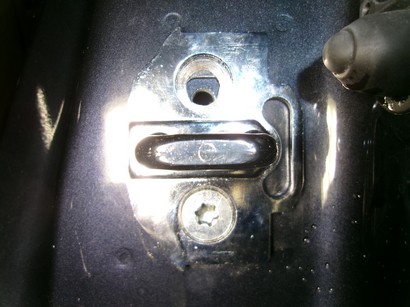

ちなみに、１本で固定すると、こんなにズレます。

まあ、当然４ｍｍズレる訳ですね。

いちおー、しっかり止まりそうだけど、これは無いな。

こんな感じにしたい訳です。

もう少し削らねば。

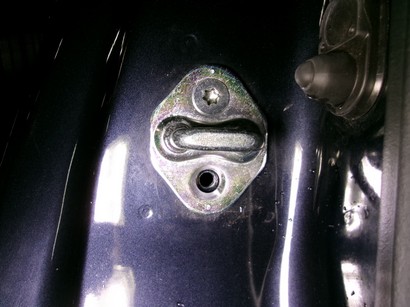

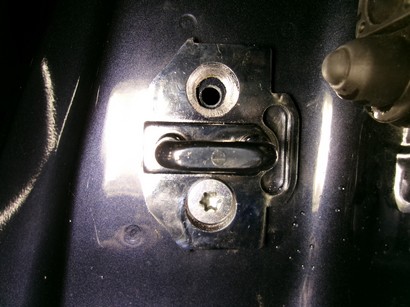

ストライカーを元に戻したのですが、

１本だけにしました。

その１本で、削り具合を確認しようかと。

続きはまた来週かな。

方向性は見えたけど、まだ先は長そう。
