今日の作業

〜テーブル改良〜

１月１２日
突っ張り棒で補強していた組み立て式テーブル。
もうちょっと良い方法が無いか考えました。

物干し

逆の発想です。

吊る方向で考えてみました。

で、ホームセンターを眺めていたら、コレを見つけました。

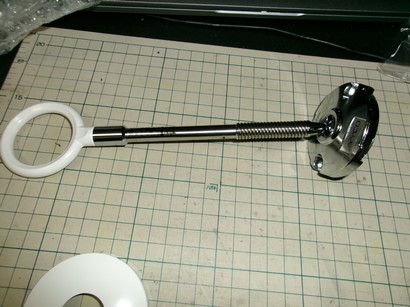

天井から吊り下げる物干しです。

ベースにポールを挿して、クルっと回すと固定できます。

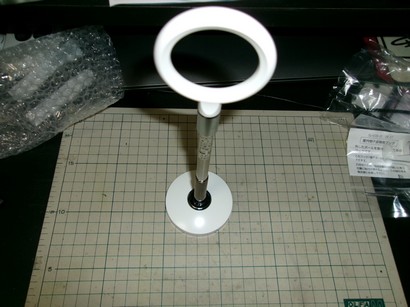

上下逆だけど、こんな感じですね。

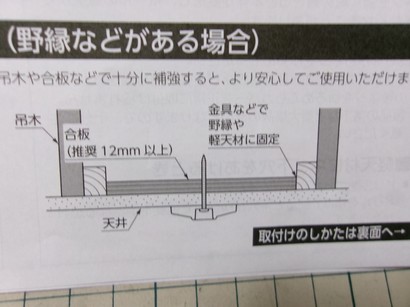

テーブルは厚さ１５ｍｍ。

結構ギリっぽい。

そして、こんなネジを挿したら、天板をぶち抜きます。

なので、こんなの用意しました。

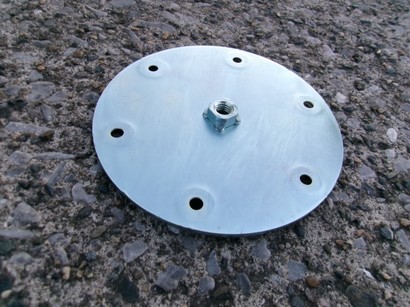

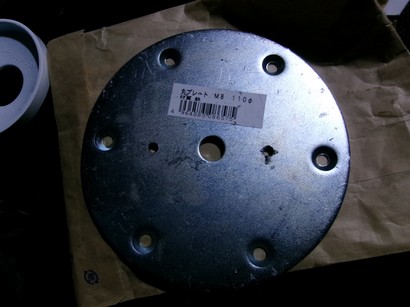

何する物かわからないけど、鉄の円盤を購入。

ネジの数で対応しようかと。

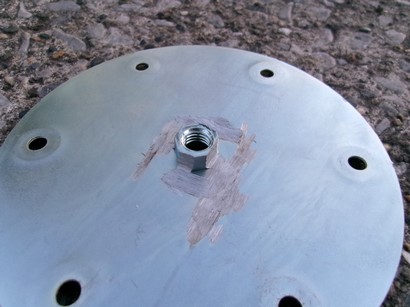

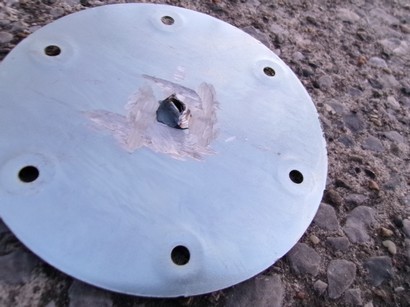

だけど、ジャマなナットが溶接されてます。

溶接部分を削ってしまえば取れるかな？

うーん、微妙に繋がってて取れない。

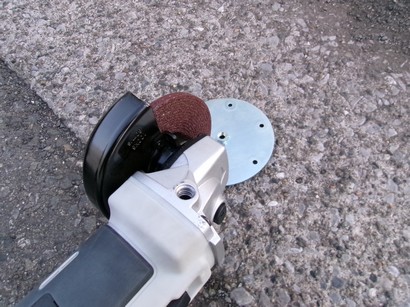

最終的に、ナット自体を削り取る作戦に変更。

もうチョイだ。

削り落としました。

あまり鉄の加工ってやらないので、

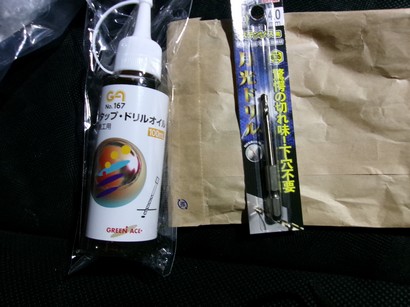

手持ちのドリルに不安があり、強力そうなのを買いました。

あと油も。

で、ベース固定用の穴を開けます。

このドリル、良いですね。

簡単に貫通しました。

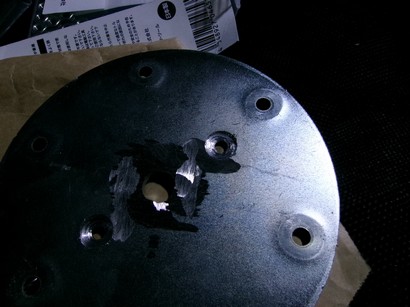

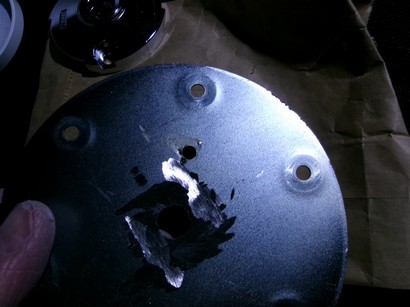

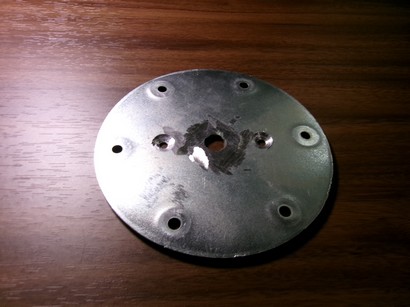

もう１個も穴開けして、

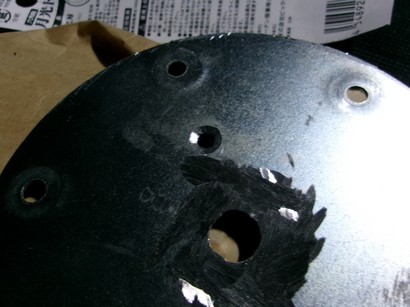

皿ネジを使おうと思うので、大きめの穴もあけます。

こんな感じかな。

さて、実際にテーブルに固定しようと思います。

いちおー、ネジで固定は出来るけど、

この天板が、クルクル回ってしまいます。

こんなのも用意しました。

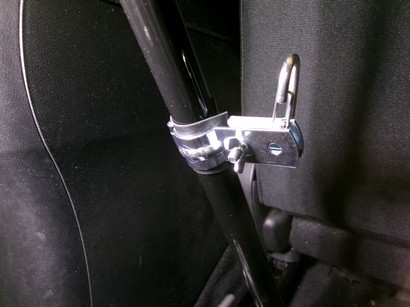

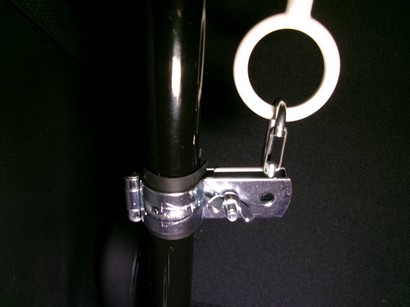

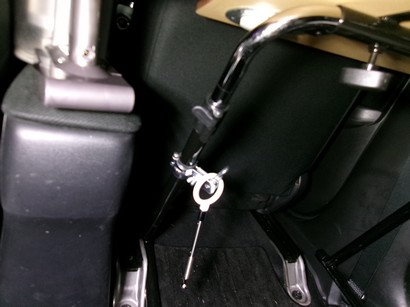

で、机の脚にカラビナを固定。

パイプを固定するのに薄いゴムを巻きました。

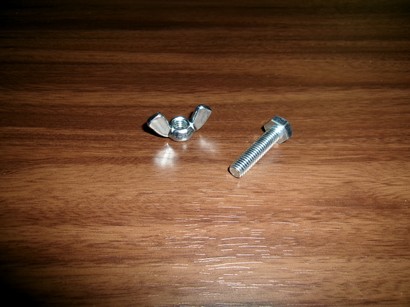

あと、微調整をするので、蝶ナットで簡単に回せるようにしています。

イメージ的にはこんな感じ。

コレと天板を繋ぐんです。

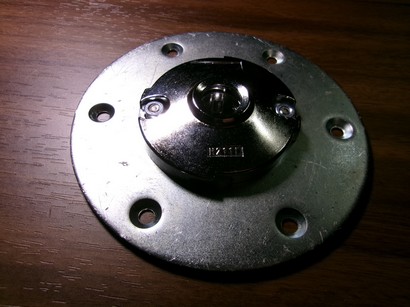

加工した円盤を組み立てます。

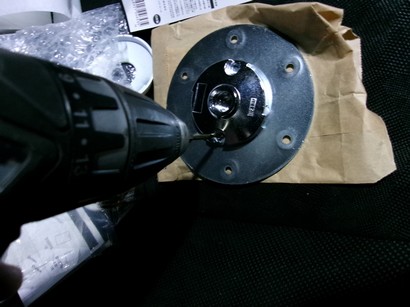

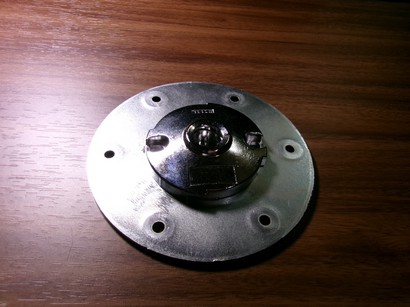

まずはベースを

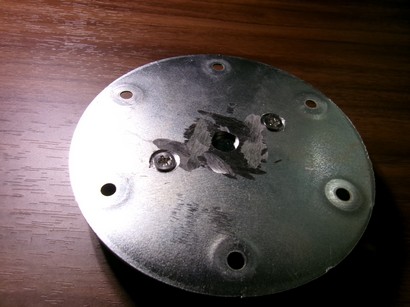

皿ネジとナットで固定。

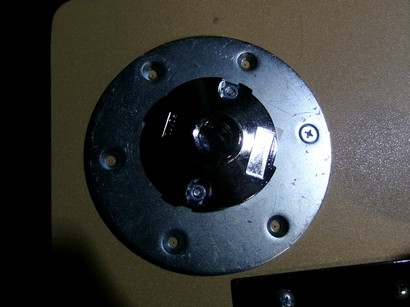

で、この円盤をテーブルの裏に固定します。

カバーも付いてるけど、見えないのであまり意味がない。

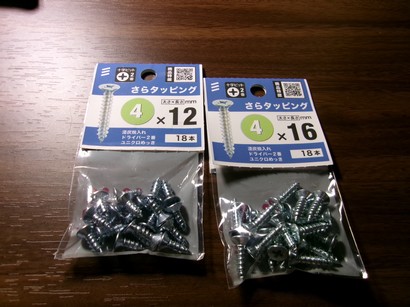

どっちかのネジで良いと思うけど、

どうするか実測で決めました。

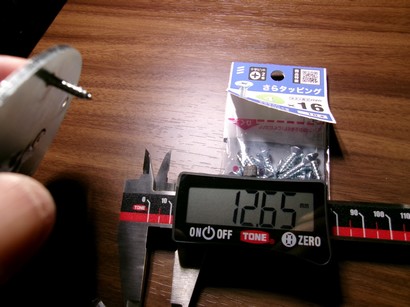

まずは１６ｍｍ。

天板に刺さるのは１２．６ｍｍ

って事は、残りは２．４ｍｍか。

微妙かも。

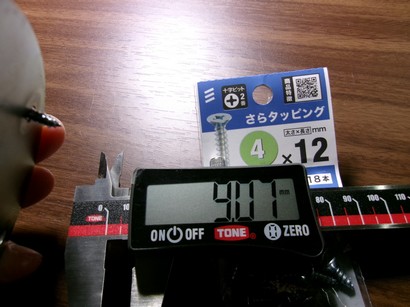

１２ｍｍだと、９ｍｍ刺さりそう。

ちょっと少ないけど、６本だから何とかなるかな。

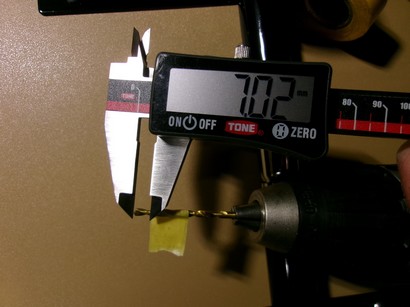

下穴は７ｍｍにしました。

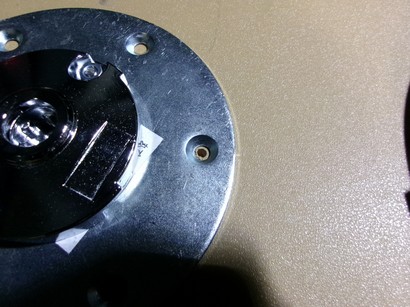

で、１本開けてみる。

で、ネジを締めました。

良さそうなので、その他も位置決めして穴開けします。

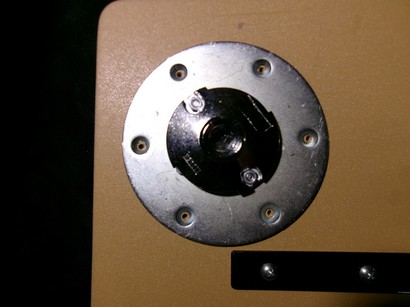

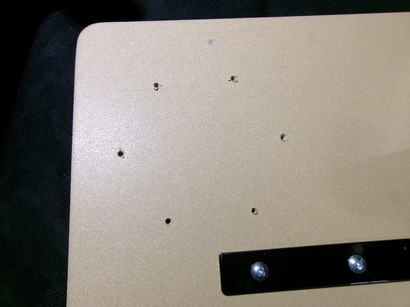

６か所下穴を開けました。

位置はバッチリ。

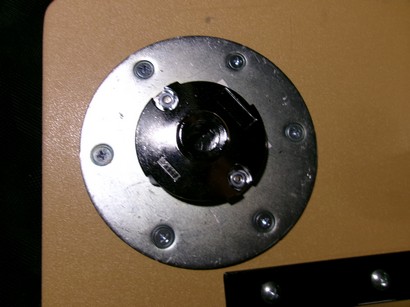

ネジを締めました。

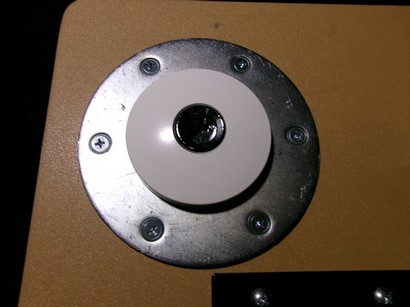

で、カバーを付けて、

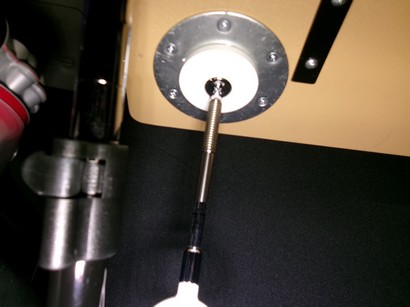

ポールをセット。

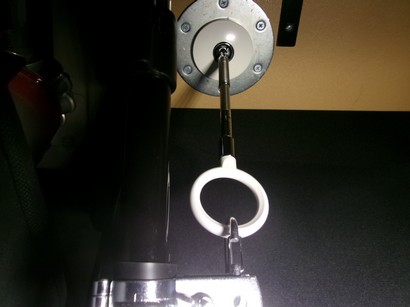

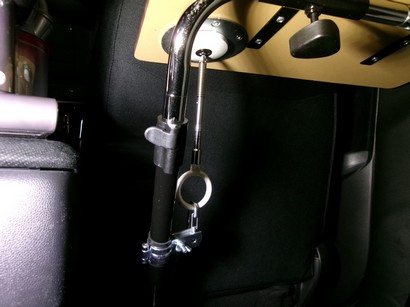

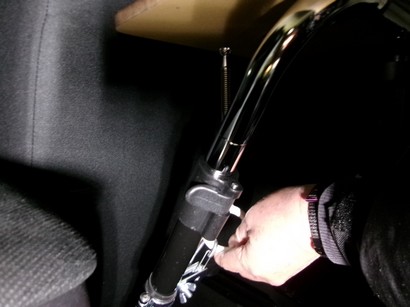

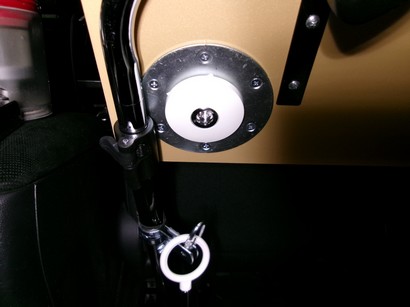

こんな感じで接続されました。

多少角度は付いても良いのですが、

あまり斜めになってると、ポールを解除出来ません。

なるべく真っすぐになるような位置にしなきゃ。

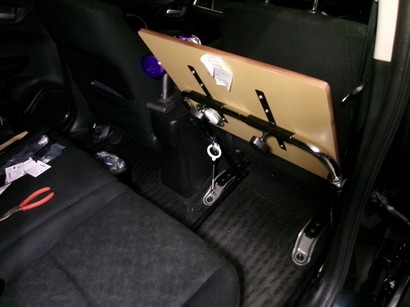

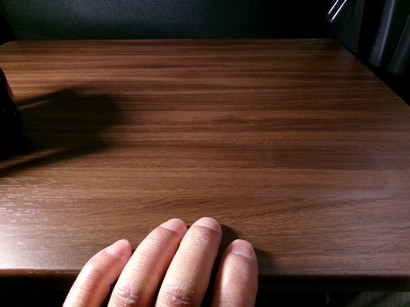

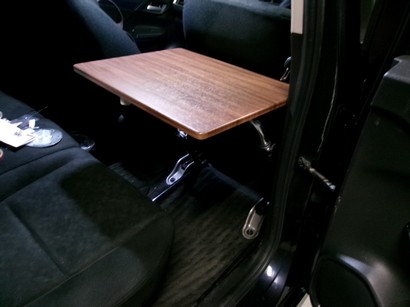

これが全体像。

接続されていると、上に行かなくなるので、

手前に負荷を掛けても、回転しません。

ひっくり返すとしたら、こっち側なので。

突っ張り棒でも良かったのですが、

足元がジャマだったのと、意外とズレるので、

こっちの方が安定性もあって良いです。

ポールをベースに押し付けながら回すと、解除されて外れます。

移動時はこんな感じで。

こうしないと、シートが下げれない(^^;)

円盤とは干渉しているけど、

ベースは当たってないので、

収納時も特に問題なし。
