今日の作業

〜バックカメラ交換〜

１２月１４日
今週は休出してたので、あまり作業が出来なかった・・・
それでも、徹夜明けでカメラ交換しました。

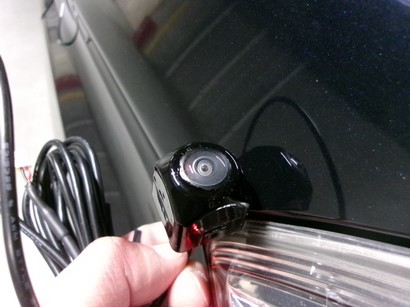

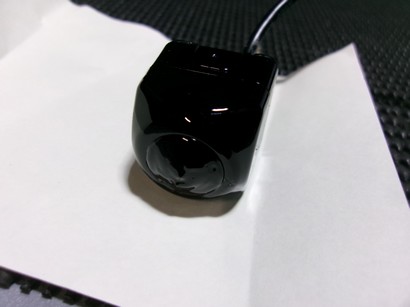

バックカメラ

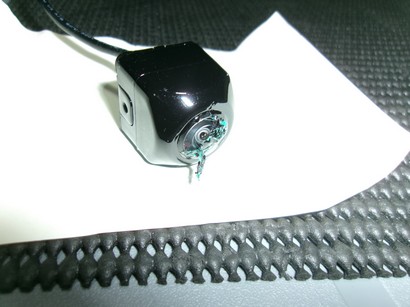

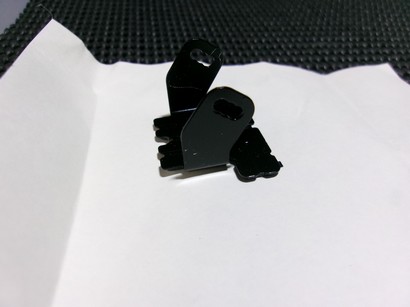

塗装が乾きました。

ツヤツヤです(^^)

レンズに付けてた保護素材を剥がします。

こんな感じ。

でも、ちょっと色が濃いなぁ。

サフェーサー使わないとダメだったかも。

フラッシュ炊くと同じ色っぽく見える。

まあ、コレよりもマシなので妥協します。

配線

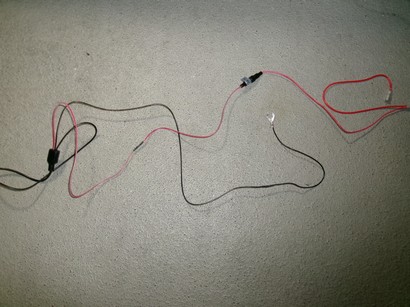

電源部分がすごく長かったので、カットしました。

それでもまだ長いかも。

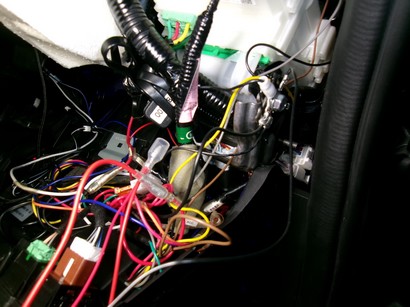

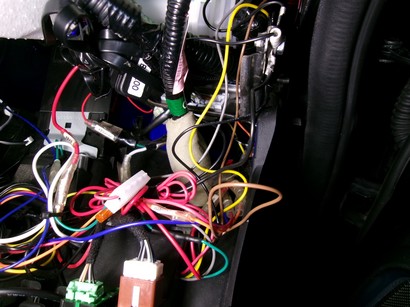

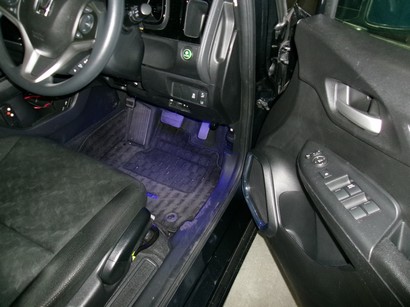

この辺から電源取ります。

コレですね。

繋ぎました。

って言っても、もうどれだかわからない(笑)

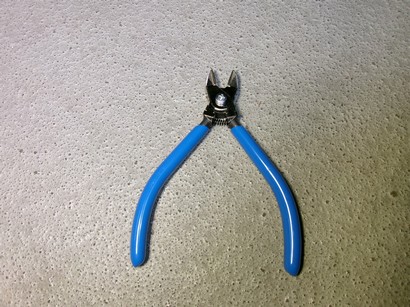

そうそう、コレ買ったんです。

タイラップをカットする時、

掴んでくれるヤツ。

前から羨ましく見てたんだけど、ついに手に入れてしまいました。

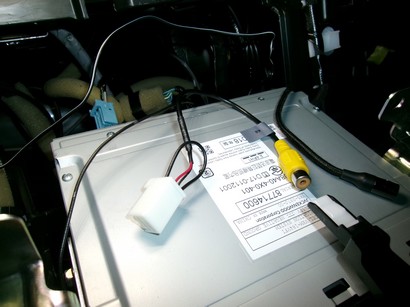

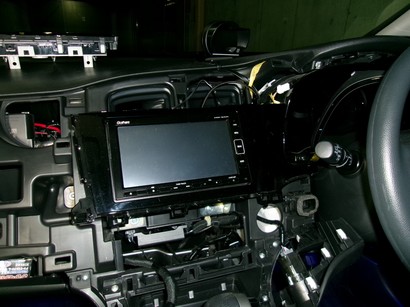

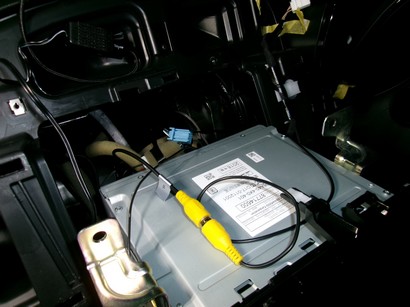

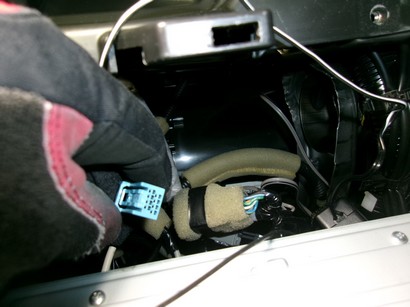

ナビに映像信号を繋ぎます。

バックカメラはコレ。

色々あったので、迷いませんでした。

で、コレを使って、

繋ぎます。

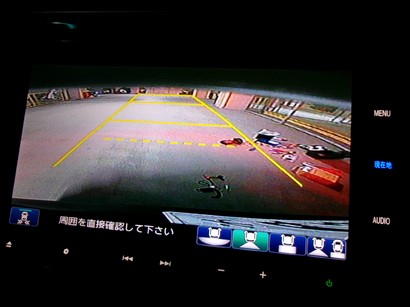

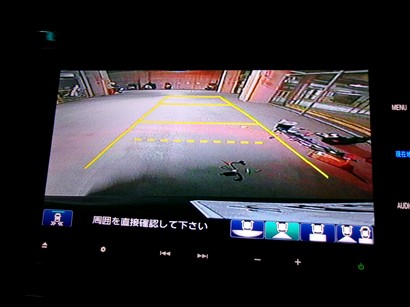

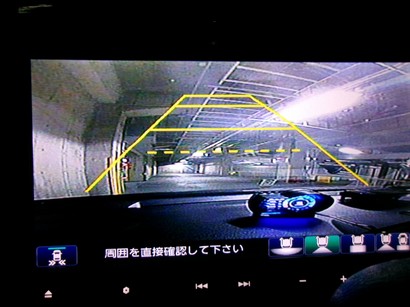

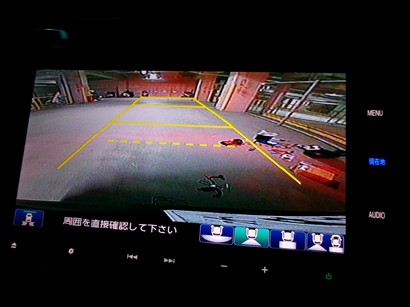

試しに電源入れてみました。

あれー？明るさはＵＰしてるけど、

期待したほど画質が良くなってない。

画質はどうしようもないので、先に進みます。

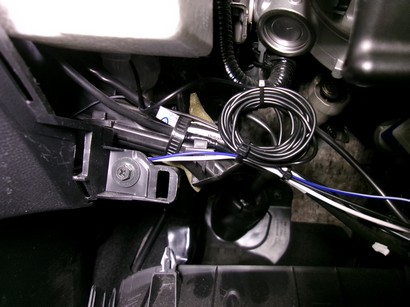

長過ぎる映像コードをこの辺にまとめて、

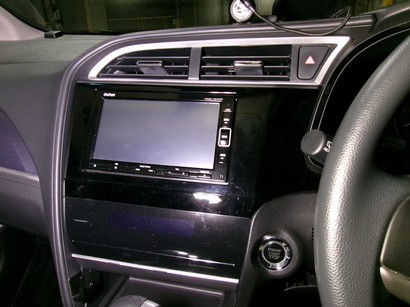

ナビを元に戻しました。

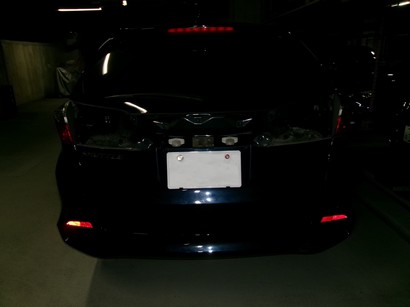

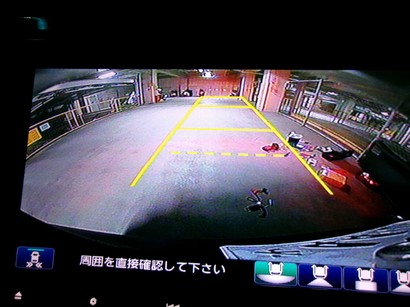

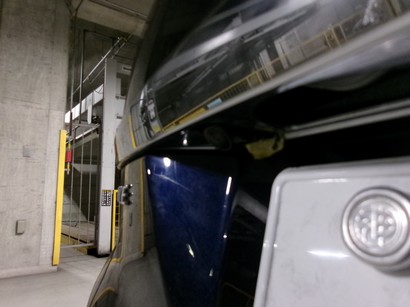

今度はカメラを後ろに持って行って試します。

こんな感じ。

まあ、純正よりは良くなってるか。

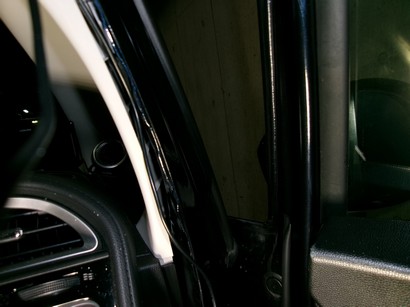

配線は、モール外しただけで隠せちゃいました。

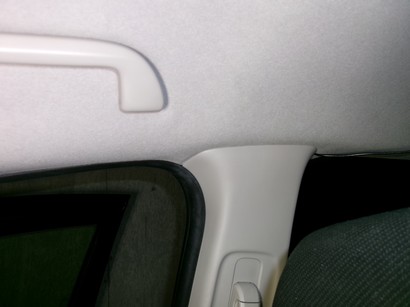

ピラー部分も突っ込んだだけ。

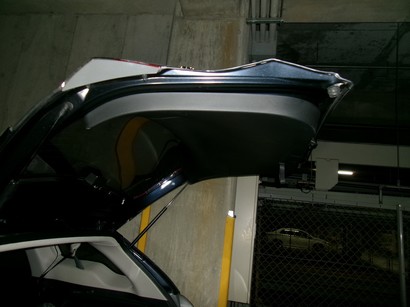

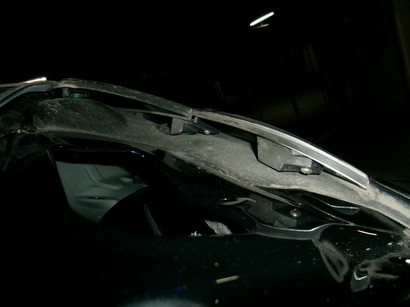

さて、問題のリヤゲートです。

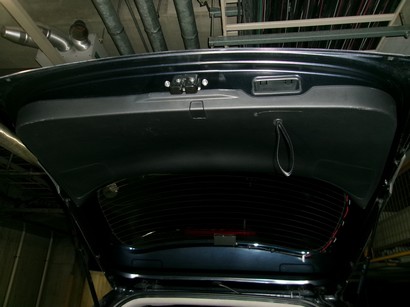

内張りを外しました。

レンズを外して、

後はクリップか？

と思ったら違ってました。

端っこのココと、

センターの黒いネジ２本。

外れました。

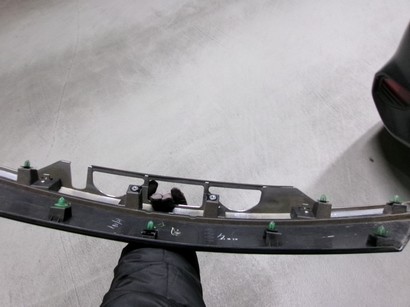

中央部分。

ここがネジ止めです。

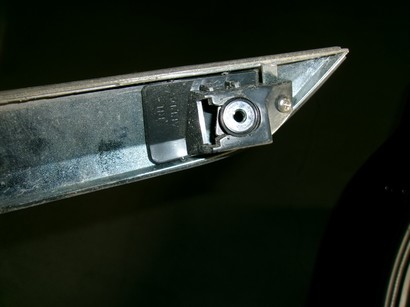

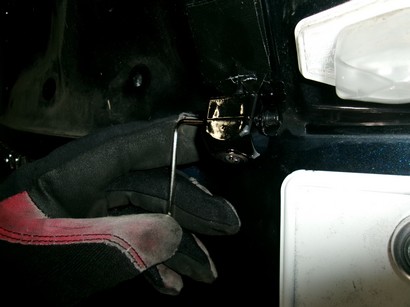

端のネジ。

気付かずに、バキって行っちゃったけど、

かろうじて生きてました。

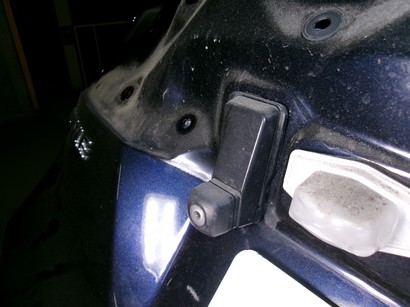

で、カメラが出てきました。

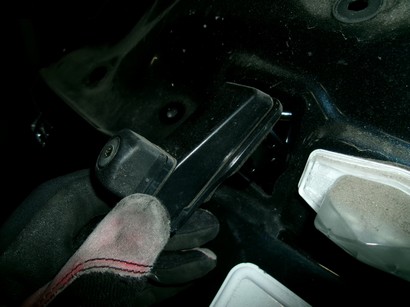

裏側のツメをつかんだら、

簡単に取れました。

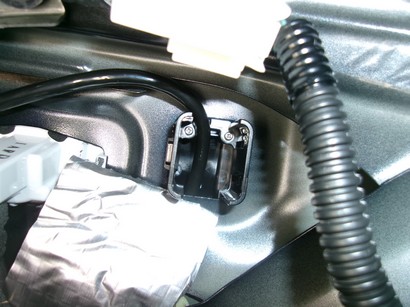

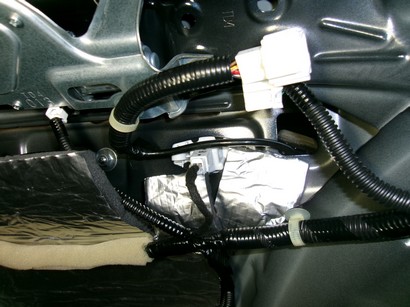

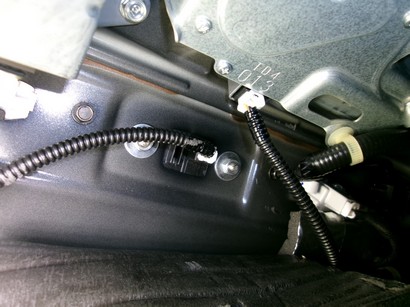

すぐ近くにコネクタがあるので、ココを外します。

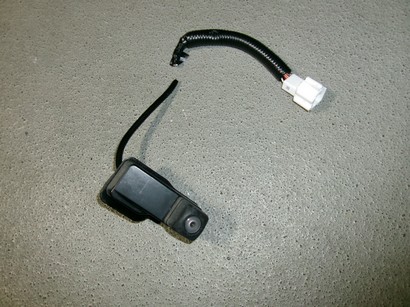

取れました。

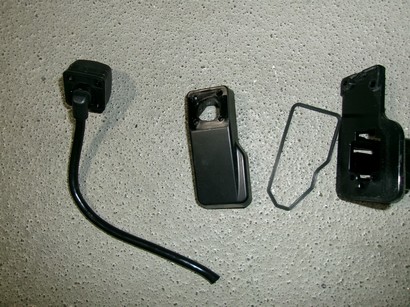

どうなってるんだろう？

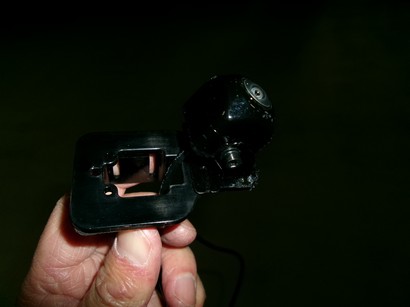

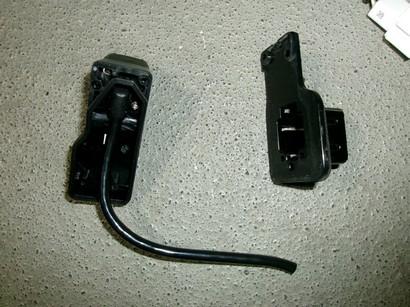

バラしてみます。

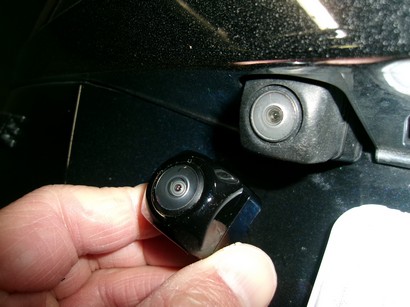

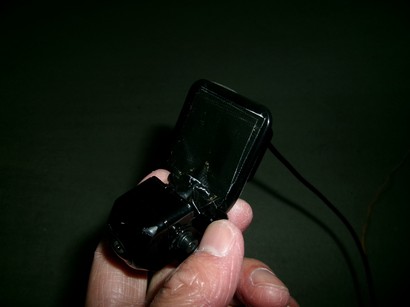

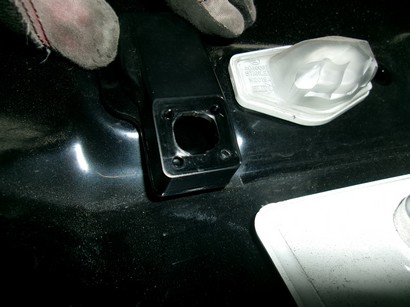

カメラが取れた。

ここに新しいのが付けれれば良いのだけど、

ちょっとムリそう。

これに乗っける感じかなぁ。

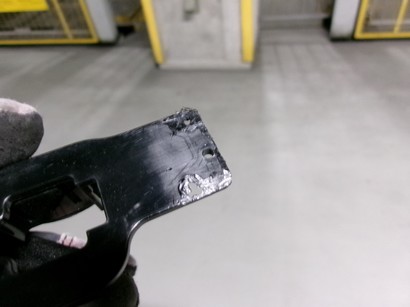

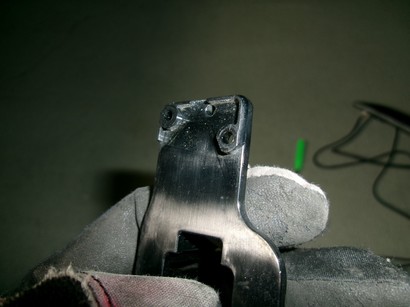

出っ張りがジャマなので、超音波カッターでカットします。

平らになりました。

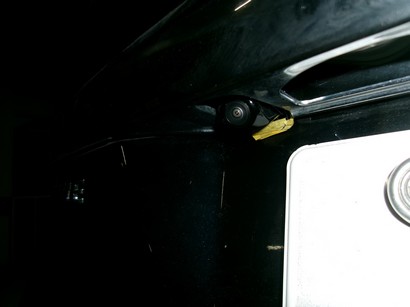

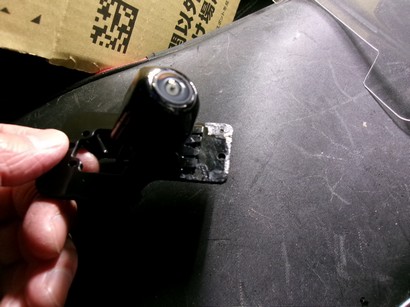

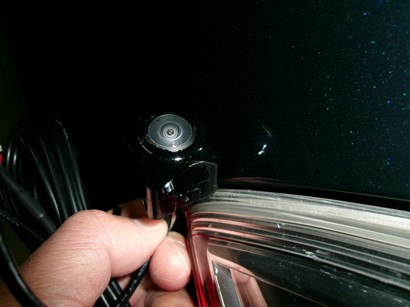

仮止めして位置を探ります。

カバーも仮止めして確認。

こんなもんかな？

ちょっとパネルに押し出されてました。

純正より隠しても大丈夫かも。

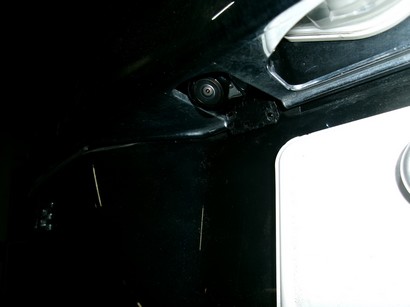

カメラがほとんど見えません。

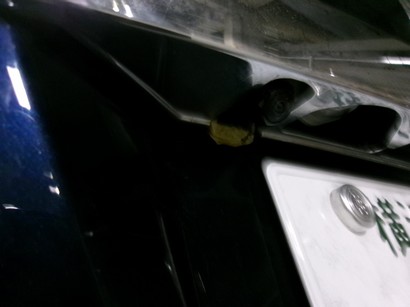

こんなもんかな？

両面テープを貼りました。

パネルを取り付けたら、

おっと、パネルが映っちゃってる(^^;)

本当はダメだけど、テープを剥がして固定しなおし。

これなら大丈夫。

位置が決定しました。

この位の位置になった。

先端が余ってるな。

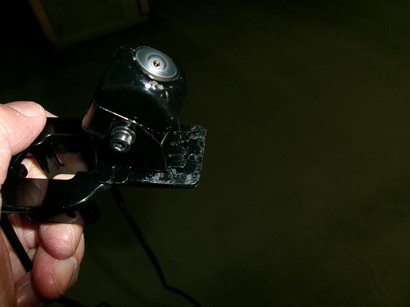

余った先端部分を切断しました。

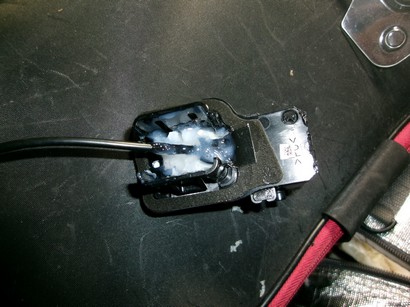

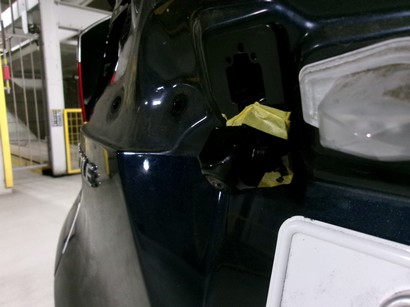

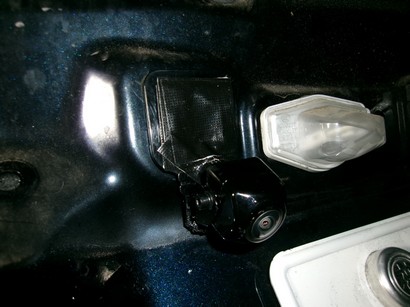

防水テープが付属されてたので、

開いた穴に貼っておきました。

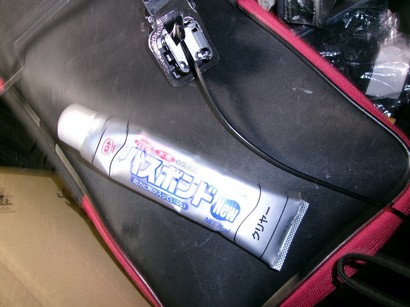

あとは、念のためシーリング。

これなら絶対大丈夫でしょう。

これで決定。

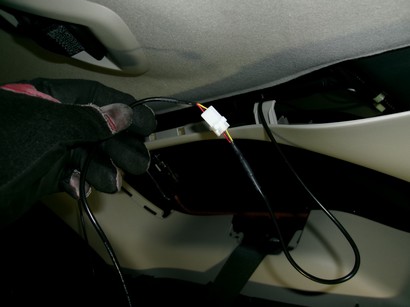

あとは配線。

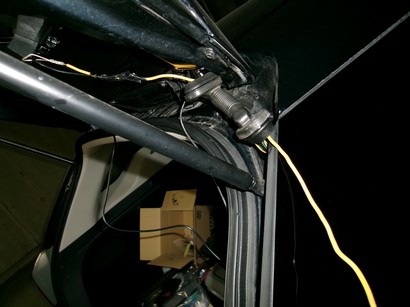

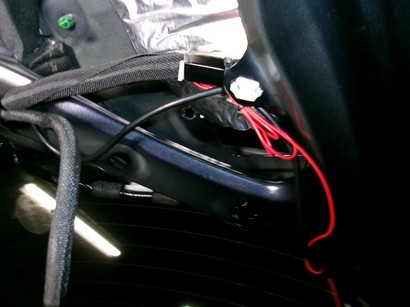

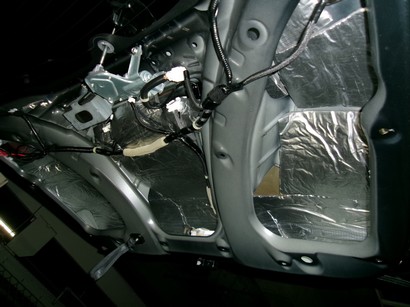

パネル内を通して、

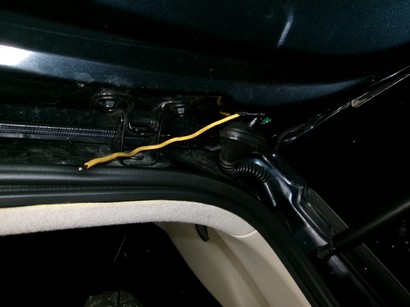

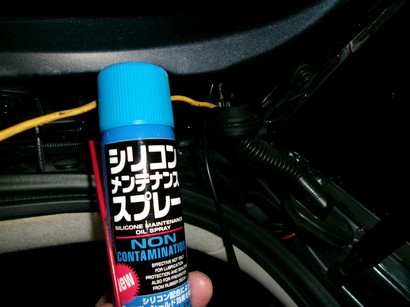

チューブを通します。

出て来た。

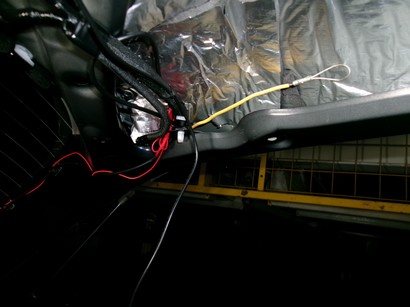

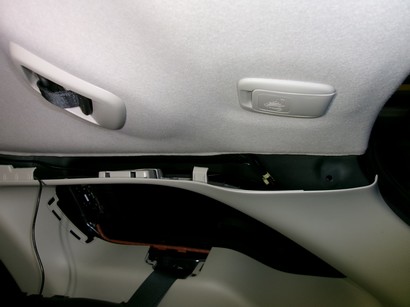

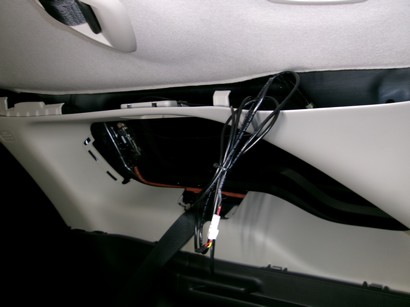

ここのパネルを剥がして、

ここで出会います。

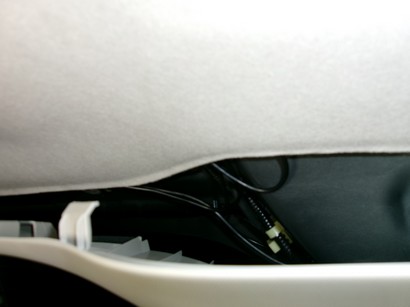

余った配線は束ねて、

天井に突っ込んどきます。

出来た。

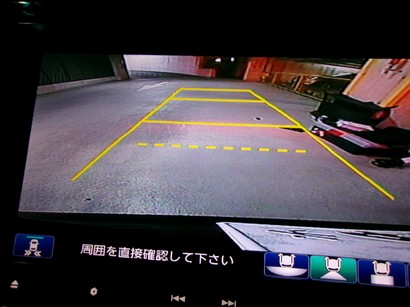

再調整

完成したのですが、どうもカメラが上を向き過ぎてたので、

角度調整をやり直します。

結構下を向けた方が良いみたい。

こんなもんかな。

あと、気付いたんだけど、

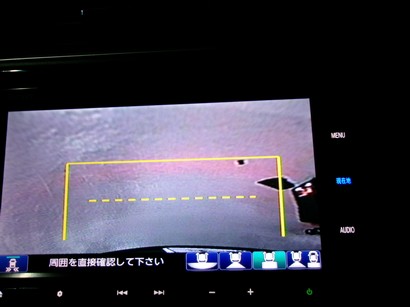

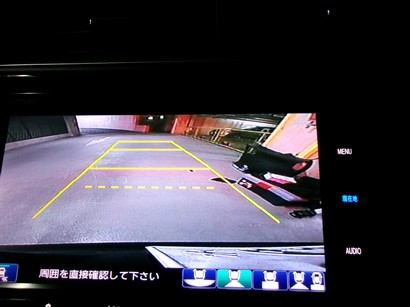

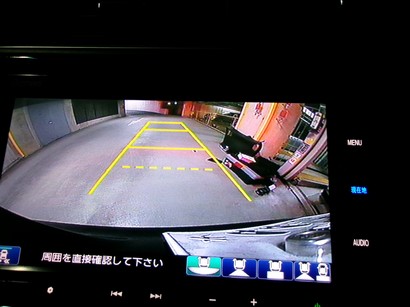

このナビ、映像を加工しているみたい。

たぶんこれが無加工。

これなら映像がキレイです。

で、これが見やすいけど、加工していてノイズが入るみたい。

これは真下？

加工し過ぎてて、なんだかわかりません(^^;)

このモードで使おうかな。

パネルを戻して、

内張りも戻して、終了。

おまけ

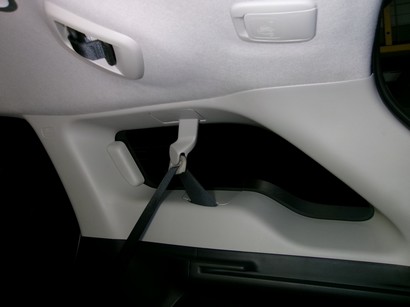

ちょうどトランクのパネルをいじってたので、

ココを見てみました。

どうもリヤが硬過ぎる気がしてたので、

リヤだけちょっと弱めました。

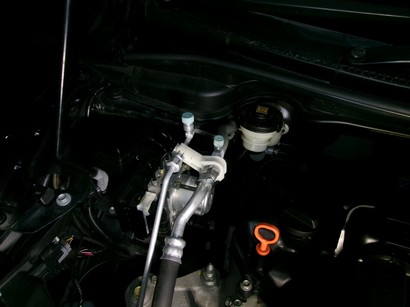

フロントはいじる気なかったけど、

気になったので、見てみる事に。

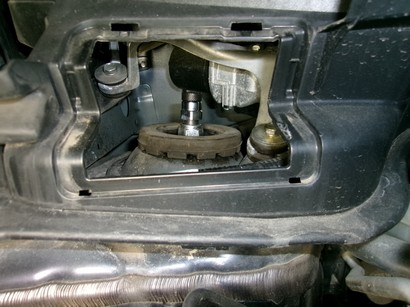

でも、アッパーマウントが見当たらない。

ありました。

正立式なんですね。

そうだろうとは思ってたけど、

確認してなかった(笑)
