今日の作業

〜スピーカーイルミネーション〜

１２月７日
ラウム、ＢＲＺと、スピーカーにＬＥＤチューブを自作で付けてましたが、
なんとシャトルには、ディーラーオプションでイルミネーションがありました。
もちろん購入します。

スピーカーイルミネーション

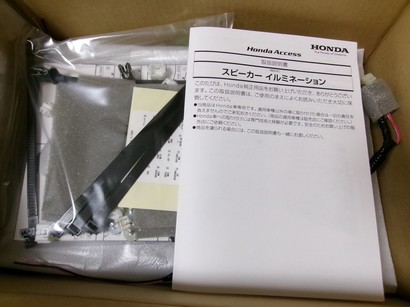

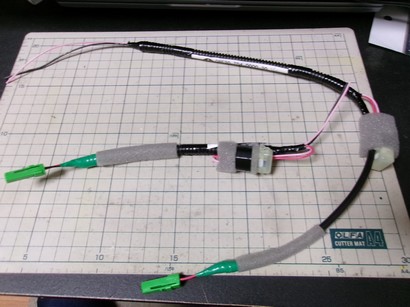

例によって、取付マニュアルは付いてません。

でも、今回は配線はコレだけ。

しかも、ネットの情報で配線場所は分かってます。

恐らく楽勝で取付出来るハズ。

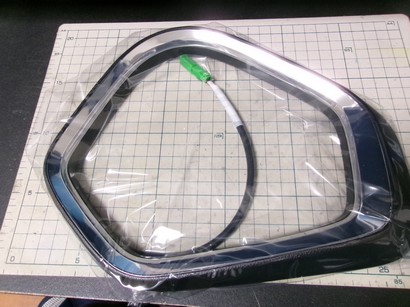

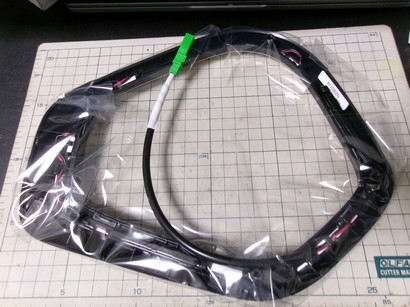

これが本体。

メッキ部分が光ります。

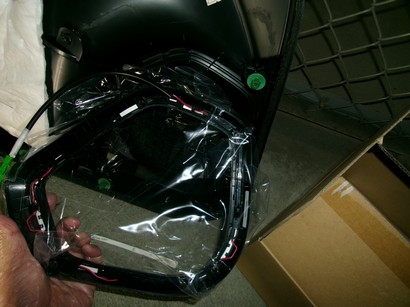

裏側。

これの穴開けが難しそう。

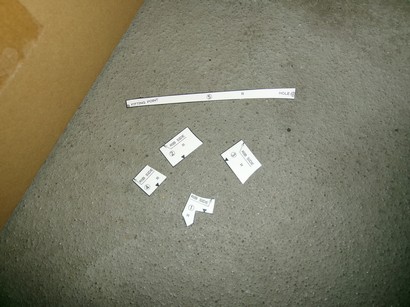

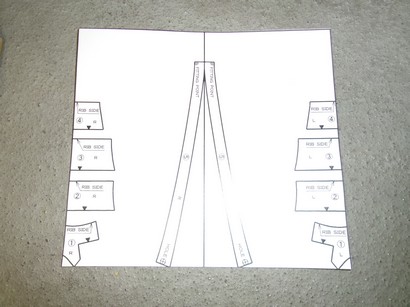

いちおー、こんな型紙は付いてきてますが、

どこに貼って良いかわからない。

作業開始。

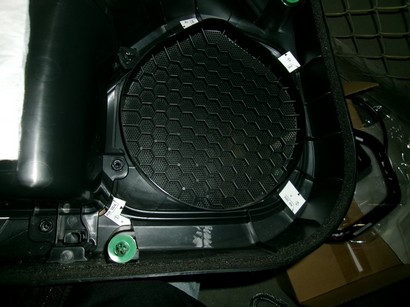

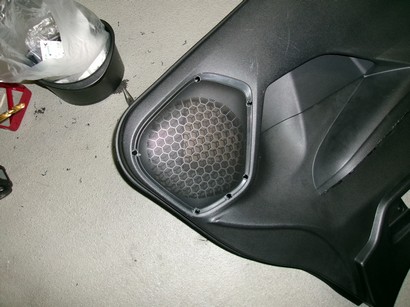

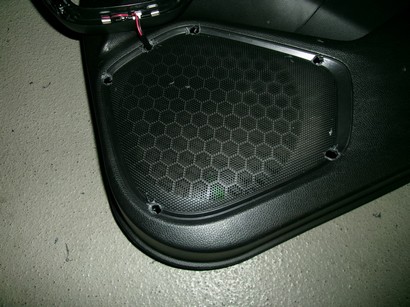

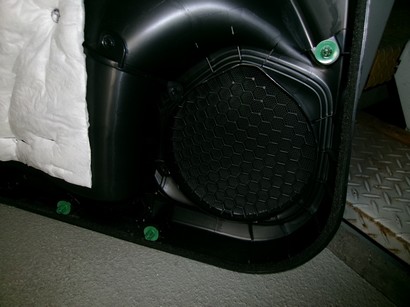

ココですね。

当てて見たけど、ぴったりフィットするのかわからない。

足が５か所あります。

ひとまず、型紙をカット。

ネットの情報で、こんな感じに型紙を置いてました。

矢印の箇所に穴を開けるのかな？

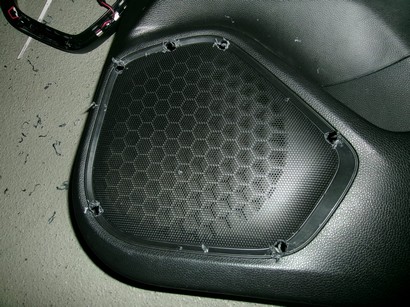

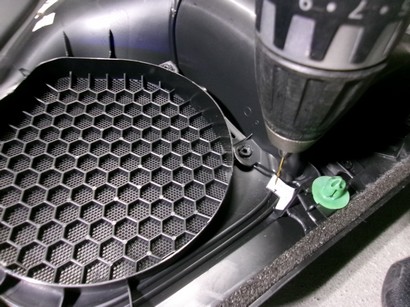

小さい穴を開けました。

あとは表からのが作業しやすかったので、表から。

どんどん拡張していきました。

足の部分が９ｍｍ、配線通す穴が１０ｍｍ。

ドリルセットで対応出来ました。

微調整が必要だったけど、収まりました。

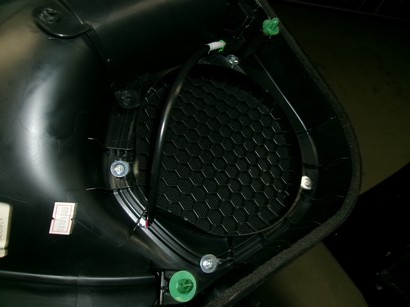

ネジ止め。

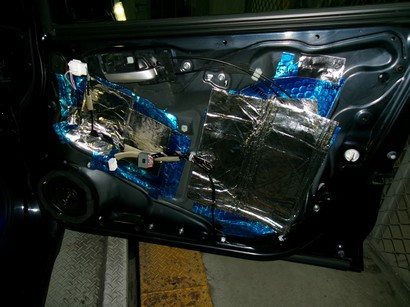

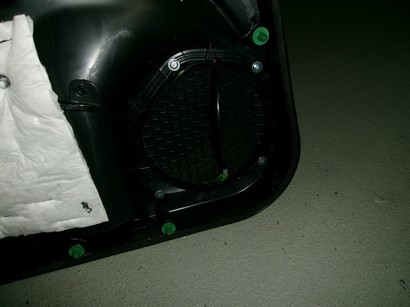

もう１本は、ドアポケット内から。

狭くて普通のドライバは使えません。

Ｌ字のドライバが無かったので、後で取付します。

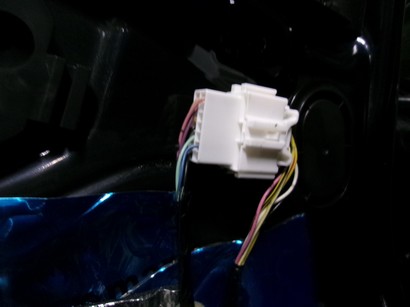

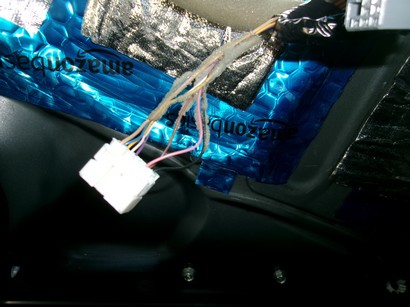

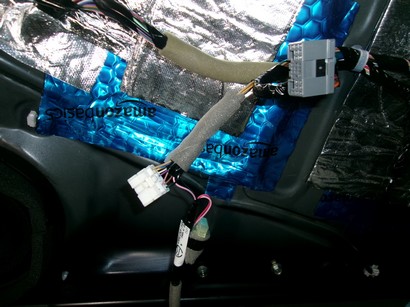

配線。

ピンクと黒に接続します。

付属品は使わずに半田付け。

スポンジテープが付属されてたので使います。

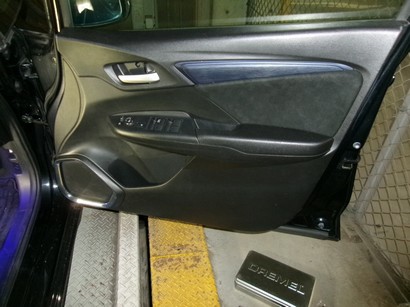

完了。

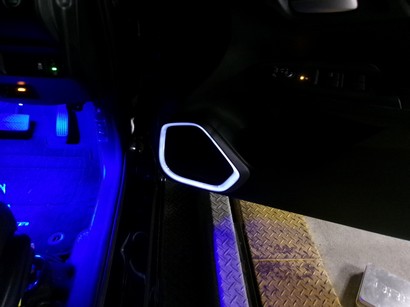

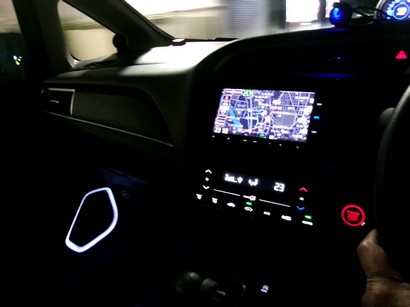

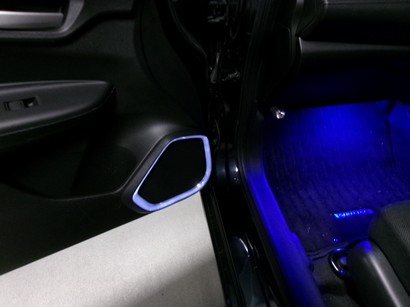

イグニッションＯＮで、こんな感じで光ります。

イルミでも良かったんだけど、配線わからないので指示通りに。

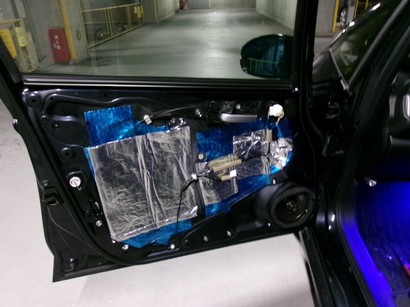

助手席側も。

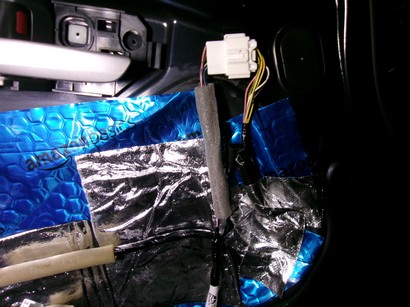

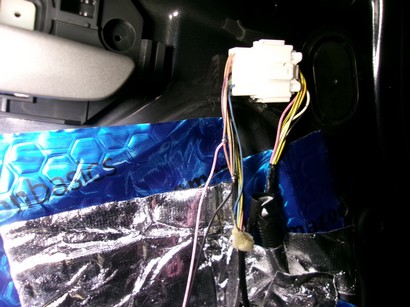

配線はココから。

これも同じ色でつなぐので簡単。

黒が２本あったけど、ネットの情報で迷いませんでした。

半田付けして、

スポンジ巻き。

穴開けします。

全部開けたけど、足の位置と結構ズレてる(^^;)

かなり修正しました。

で、ようやく穴に入りました。

ネジで固定。

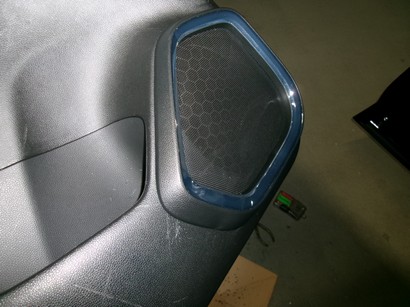

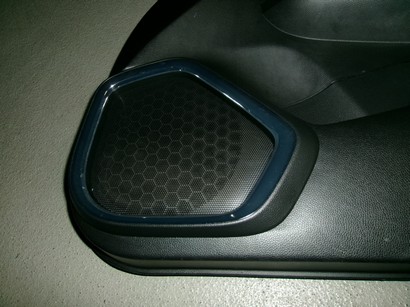

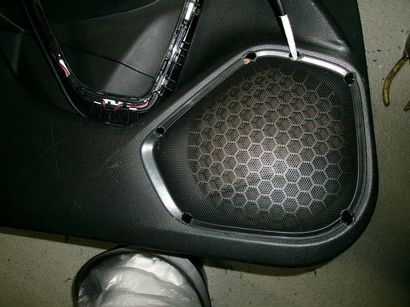

完了！

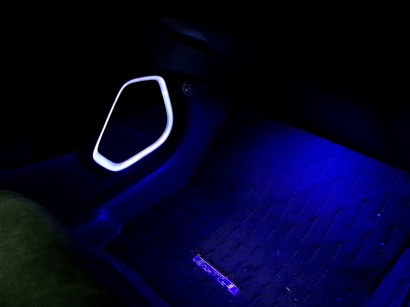

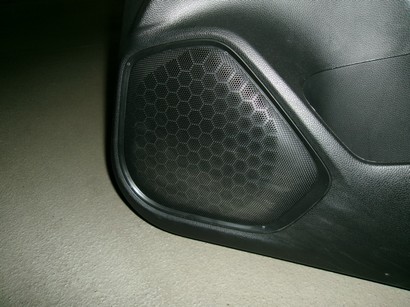

運転席から助手席足元を見たところ。

怪しい雰囲気になりました。

ちょっと外を走ってきた、

こんな感じ。

うん。俺好みの仕様になってきた(笑)
