今日の作業

〜デジタルインナーミラー〜

１０月１２日
すっかりデジタルに慣れてしまったので、
シャトルも当然デジタルに変更します。

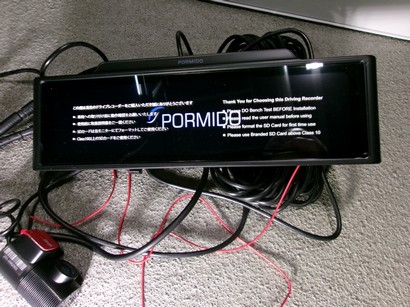

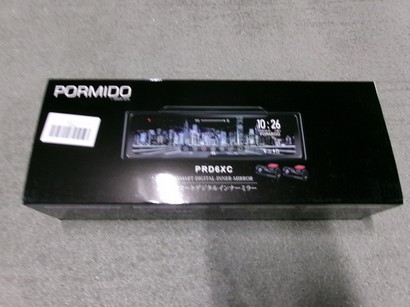

ＰＯＲＭＩＤＯ

このメーカーしか付けた事ありません。

最初に気に入ったので、そのまま選び続けてます。

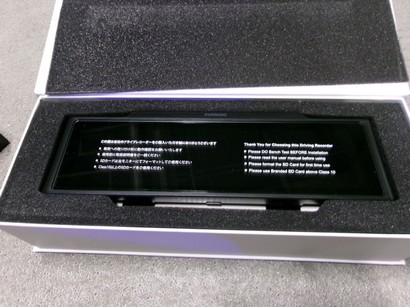

なんか前のよりスッキリしている感じ。

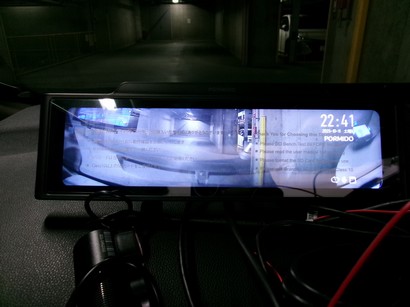

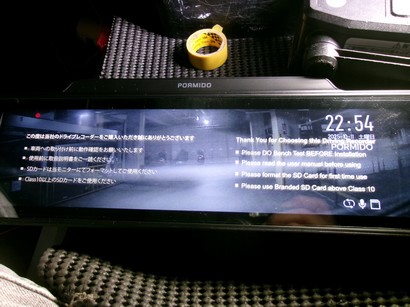

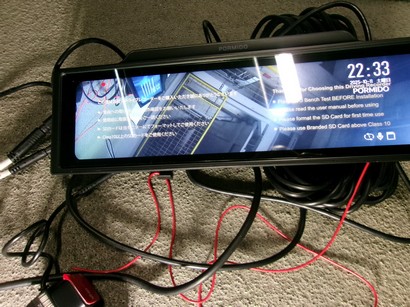

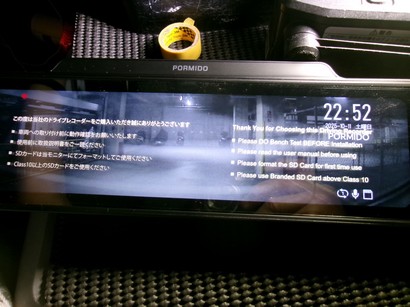

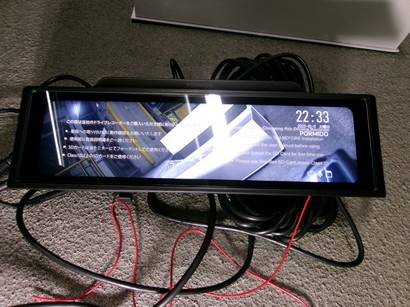

装着前に動作確認。

フロントと

リヤ。

どっちもちゃんと映ってます。

時間が出てるのでバレてしまいますが、

じつは昨日の夜の作業です。

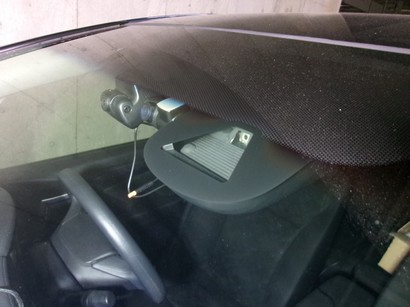

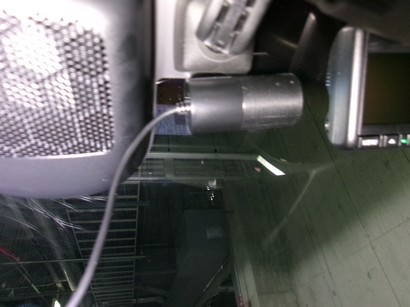

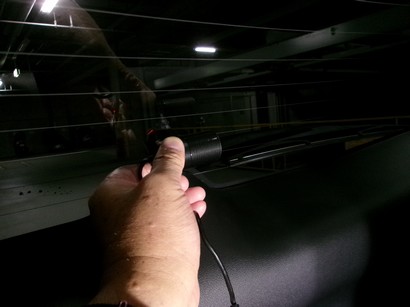

映像で確認しながら、フロントカメラの位置を決める。

こんな感じです。

フロントはカメラだらけ(笑)

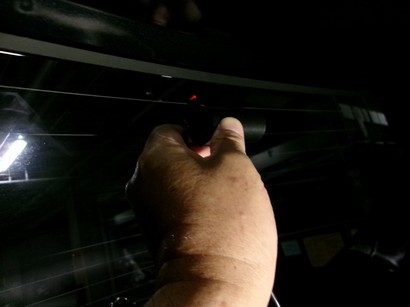

そして、悩むのがリヤ。

リヤゲートのパネルは下側しかなく、

パネル近くに付けるとこんな位置。

うん。まあ、これでも良いんだけど。

やっぱり上の方だよなぁ。

あまり違いは無いけど、

気分的にやっぱりこっちかな。

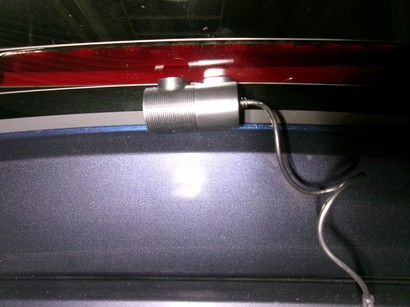

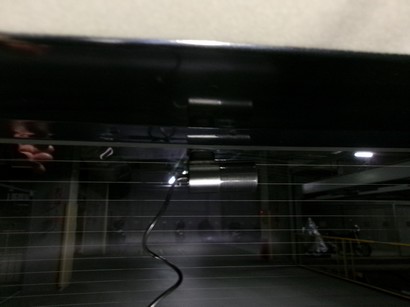

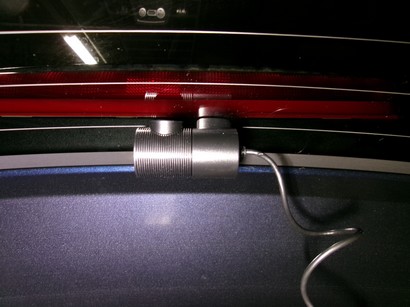

と言う事で、ハイマウントストップランプの下に付けました。

こんな感じに。

おっと、明らかに曲がってるように見える。

両面テープの予備があったので、貼り直しました(^^;)

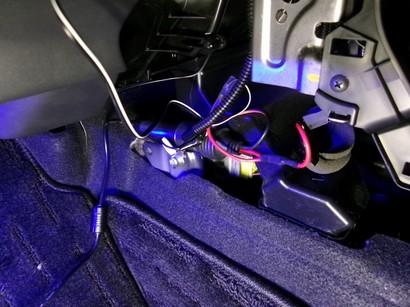

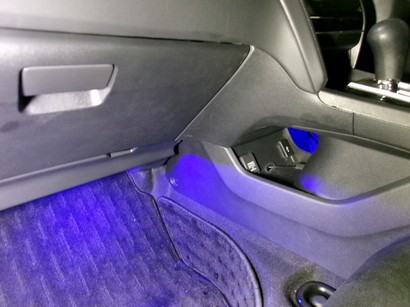

電源は、自作の隠しシガーソケットに接続。

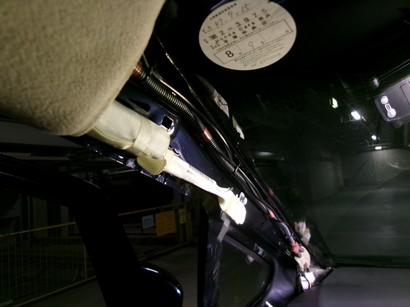

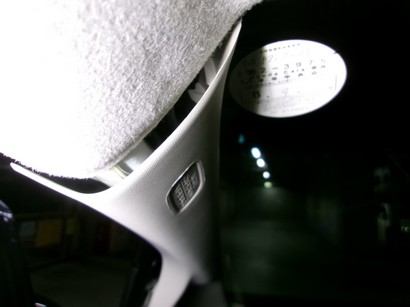

Ａピラーを外します。

エアバック付きなので、ちょっとクセがある。

クリップを全部浮かせてから、上に引き抜きます。

取れました。

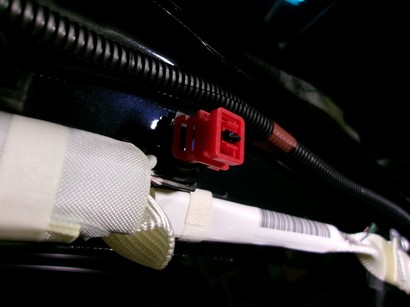

で、この赤いクリップは、ピラー側に付け直します。

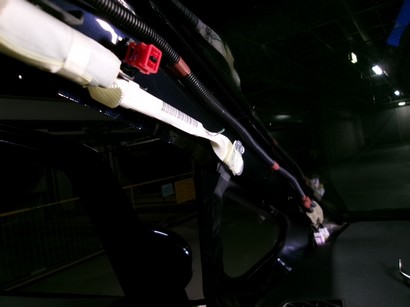

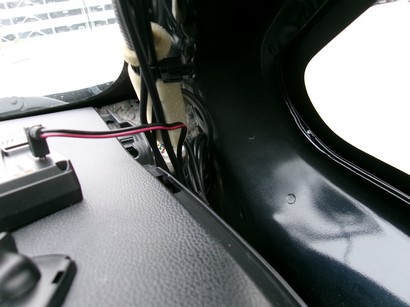

電源配線を通しました。

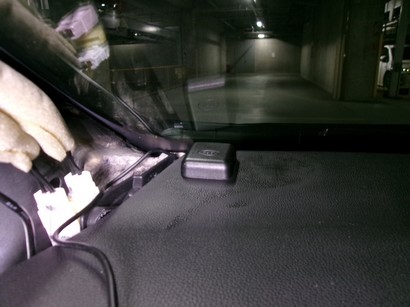

おっと、ＧＰＳを忘れてた。

これも一緒に配線。

これで助手席側の作業が全部済んだので、

納車依頼、外しっぱなしだったパネルを全部戻しました。

カメラ配線は運転席側を通そうと思います。

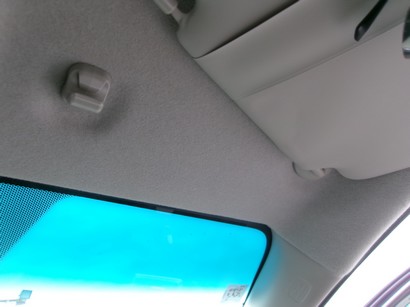

バイザーのクリップを外した方が作業しやすそうだったので、

外そうと思ったけど、よくわからなかった。

今度天井剥がす時までには学習しておかないと。

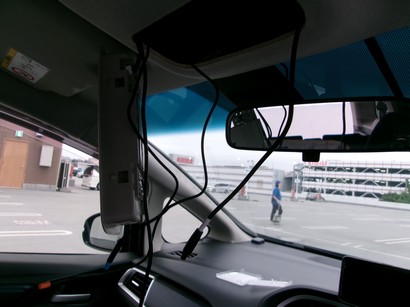

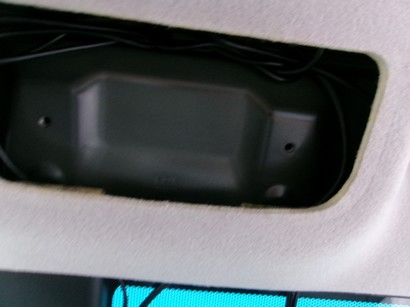

マップランプを外しました。

いったんココに配線を集めます。

リヤまでは天井を通そうと思うので、

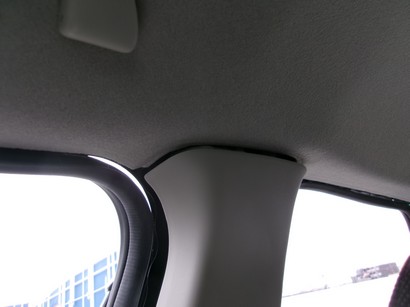

ピラーを外しました。

でも、コードが通るだけで良いので、ちょっとずらしただけ。

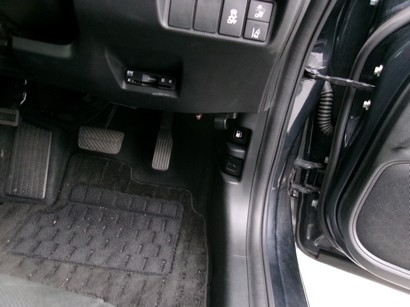

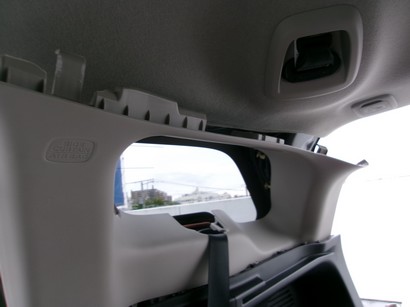

ここは、シートベルトも外して、ガッツリパネルを外します。

なぜなら、ここから配線を外に出すから。

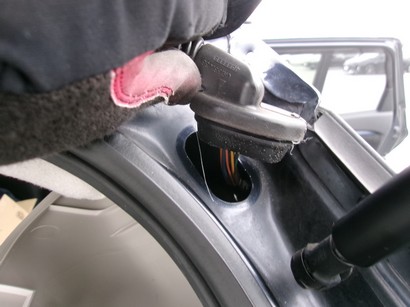

グロメットを外して、

配線ガイドを使って、

ココは簡単に出てきました。

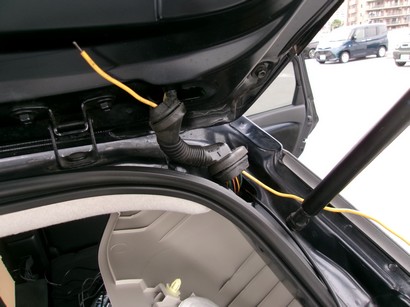

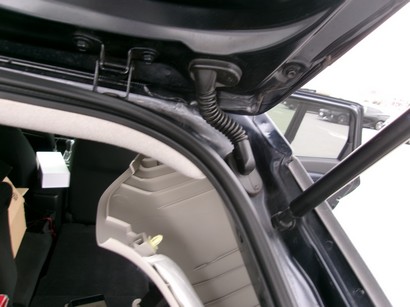

一番の難関はコレ。

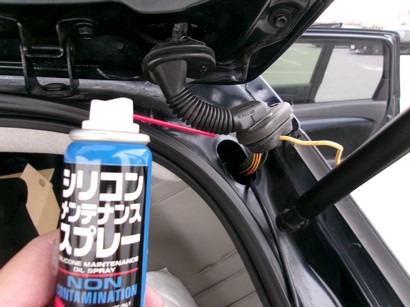

でも、シリコンスプレーを使えば、

貫通して、

配線も通りました。

コレもちょっと難しかった。

バックランプ裏から配線ガイドを突っ込んで、

何とか出てきました。

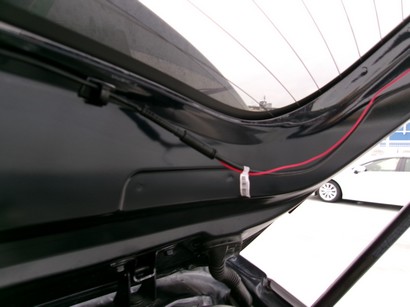

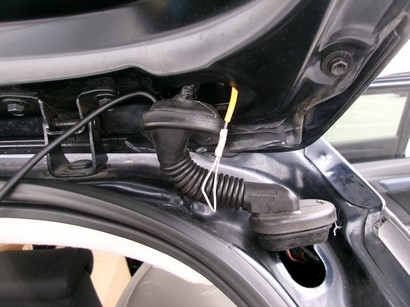

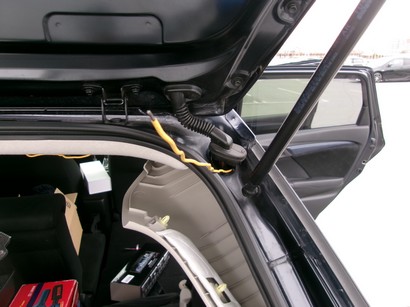

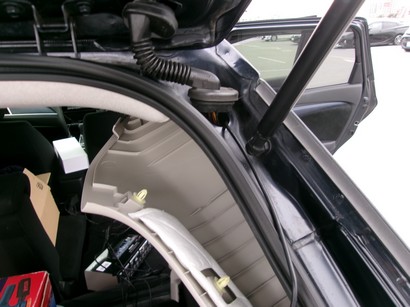

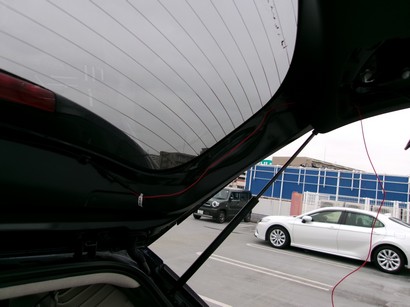

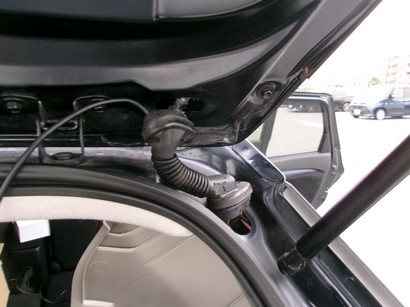

これでリヤゲート裏まで配線が来ました。

後は上まで配線を引っ張ってくればＯＫ。

なんかこの辺の鉄板に穴開けてる人を見たな。

そっちの方が仕上がりが良さそうだけど、

まあ、そこまでしなくても良いかな(^^;)

あとは配線を前に持ってくるだけ。

余った配線は、この辺に突っ込みました。

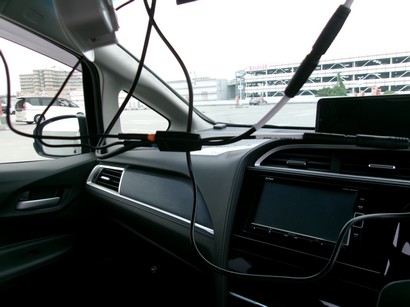

で、全員集合。

全部接続して、

配線１本でミラーにつながります。

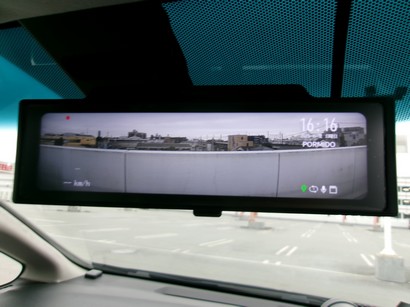

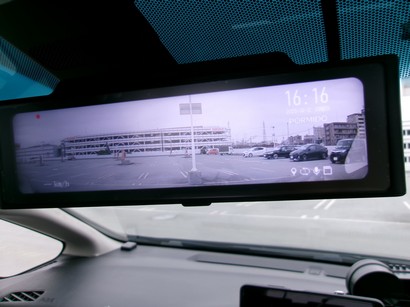

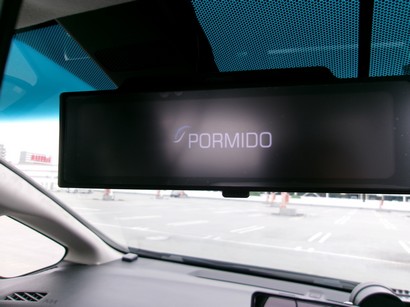

動作確認。

フロント。

リヤ。

良いですね。

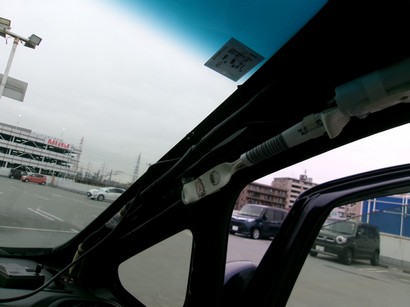

天井に配線を隠して、

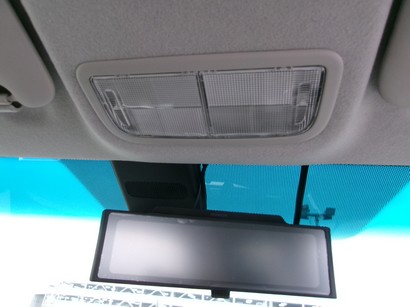

マップランプを取付。

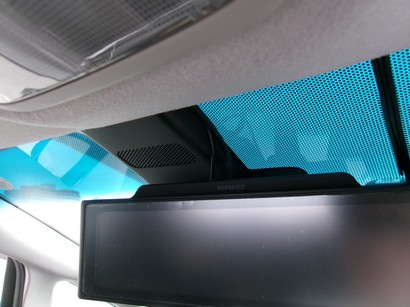

配線がゴチャゴチャしてなくて、とても良い。

運転席側のパネルも全部付けました。

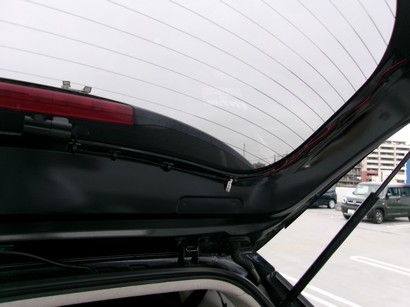

リヤカメラの配線は、ガッチリ固定しておきました。

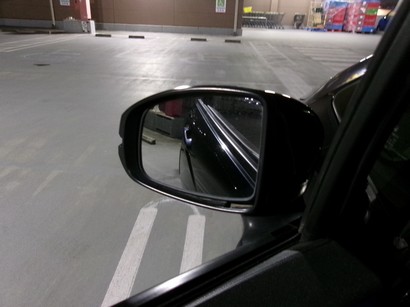

ブルーミラー

やっぱりミラーは青くないと。

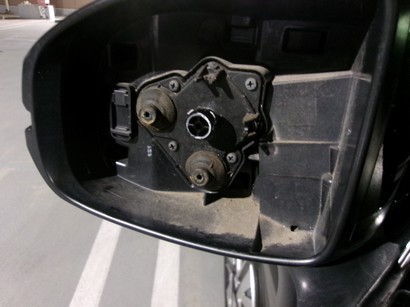

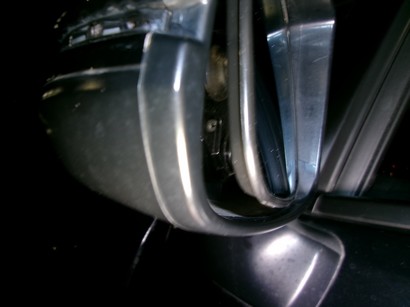

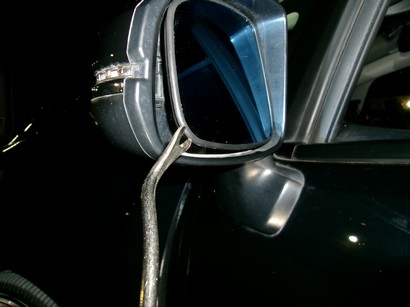

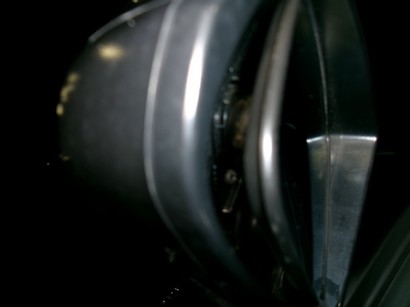

外します。

これは見た事ないタイプ。

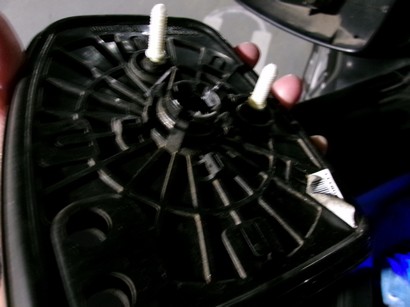

新品と見比べて見たけど、

引っこ抜くしか無さそう。

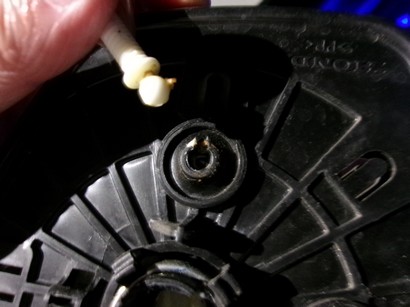

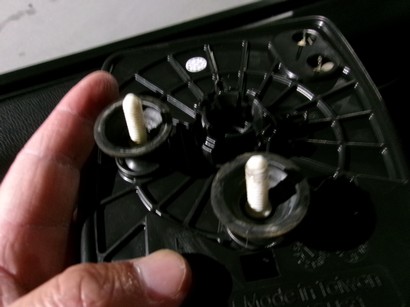

しかも、この残ったブーツが曲者。

捩じりながら引っ張ったら抜けました。

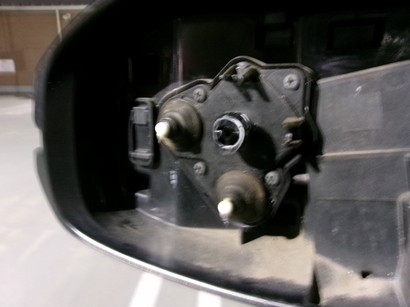

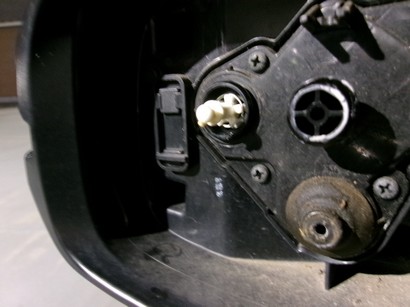

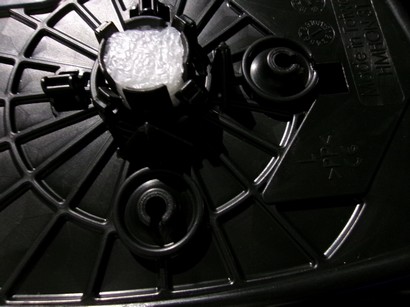

本体に戻してみます。

この状態でトライしましたが、ハマりません。

鏡側に装着するのが正解っぽい。

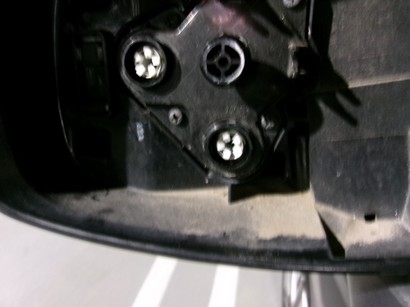

ここに挿します。

ハマったけど、隙間から覗いてみたら、

やっぱりブーツが固定されてません。

ドライバーで押してみようかと思ったけど、上手くいかず。

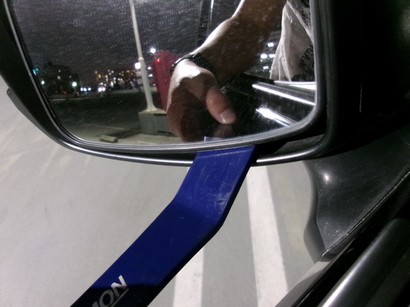

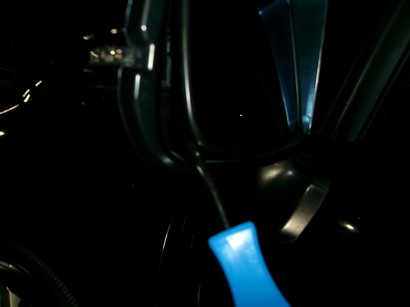

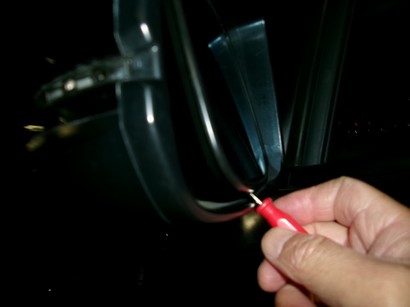

で、コイツで出来ました。

ブーツの周囲を押してやったらハマりました。

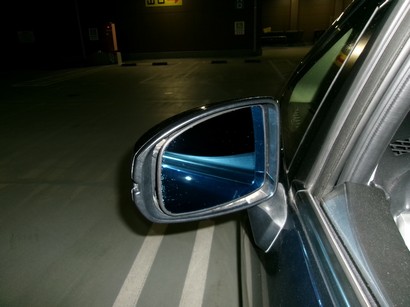

完璧です。

青くなった。
